Exemple de mesure

Dans le pire des cas, l'isolation extérieure est en court-circuit avec l'électrode négative et entre en contact avec l'électrolyte. Il est donc extrêmement important de vérifier l'état de l'isolation après le remplissage d'électrolyte. Ce test est effectué avec de faibles tensions à partir de 0,1 V pour éviter la décomposition de l'électrolyte ou d'autres effets négatifs sur les performances de la batterie.

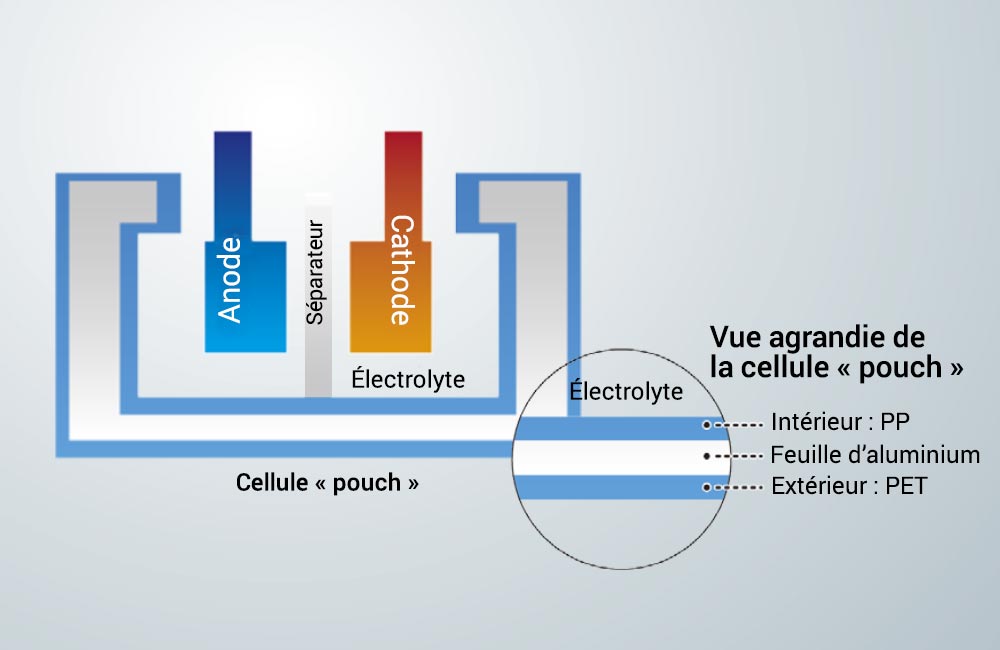

L’aluminium extérieur d’une cellule « pouch » normale est isolé des électrodes et de l’électrolyte.

Un défaut d’isolation peut provoquer un court-circuit entre l’isolation extérieure et l’électrode négative. L’isolation extérieure entre alors en contact avec l’électrolyte. La circulation du courant au niveau des fissures dans la poche provoque une réaction électrochimique, ce qui réduit considérablement la durée de vie de la cellule.

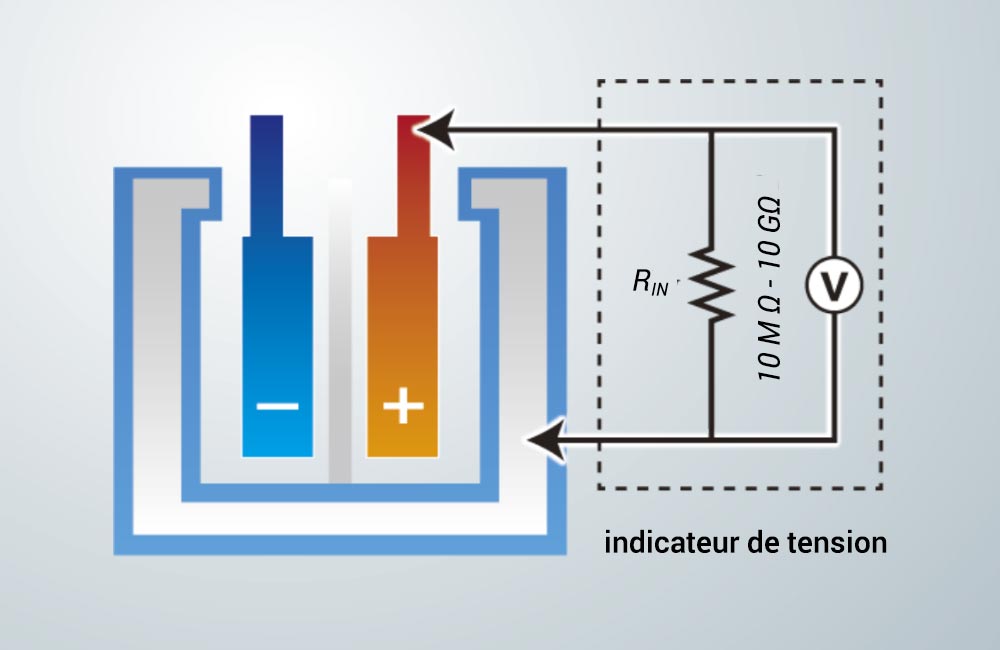

Détectez les courts-circuits entre l’électrode négative et le boîtier en mesurant la tension continue entre l’électrode positive et le boîtier. Lorsque la mesure est égale à 0 V, la cellule est en bon état, mais si la même tension que la batterie est détectée, cela indique que l’électrode négative est en court-circuit avec le boîtier.

  • L’utilisation de mesures avec une basse tension évite d’endommager la batterie.
  • Une fonction de contrôle de contact capacitif empêche les fausses mesures dues à un mauvais contact de la sonde qui pourrait indiquer une tension de 0 V et valider un bon fonctionnement, alors qu’il s’agit simplement d’une absence de contact

Équipement utilisé:

Voltmètre CC de haute précision pour batteries lithium-ion

Voltmètre CC de précision DM7276

  • Voltmètre pour mesure de haute précision avec une précision 9 ppm garantie 1 an
  • La fonction de contrôle des contacts maximise la fiabilité de la mesure
  • Grâce au compartimentage et à la compensation de température, ce voltmètre est idéal pour le développement et la fabrication de batteries Li-ion
  • Utile en production partout dans le monde grâce à son alimentation variable intégrée

Tension CC 100 mV (±120.000 00 mV) à 1000 V (±1000.000 0 V), 5 plages
Précision Gamme 10 V ±0.0009% rdg. ±12 μV
Température -10.0°C à 60.0°C, associé à la sonde Z2001 : ±0.7°C (-10°C à 50°C)
Fonctions d'aide à la mesure Compensation de température, vérification du contact, comparateur, BIN, décision sur la valeur absolue, etc.
Alimentation 100 à 240 V CA, 50/60 Hz, 30 VA
Interfaces Standard : LAN (100BASE-TX), EXT. E/S, clé USB/périphérique USB (USB2.0 Full-Speed). En option: GP-IB (type -02 uniquement) / RS-232C (type -03 uniquement) / IMPRIMANTE (type -03 uniquement)
