Exemple de mesure

Évaluez l'efficacité de l'ensemble du système en testant la charge et la décharge du système de batterie complet dans divers modes de fonctionnement et environnements à haute/basse température.

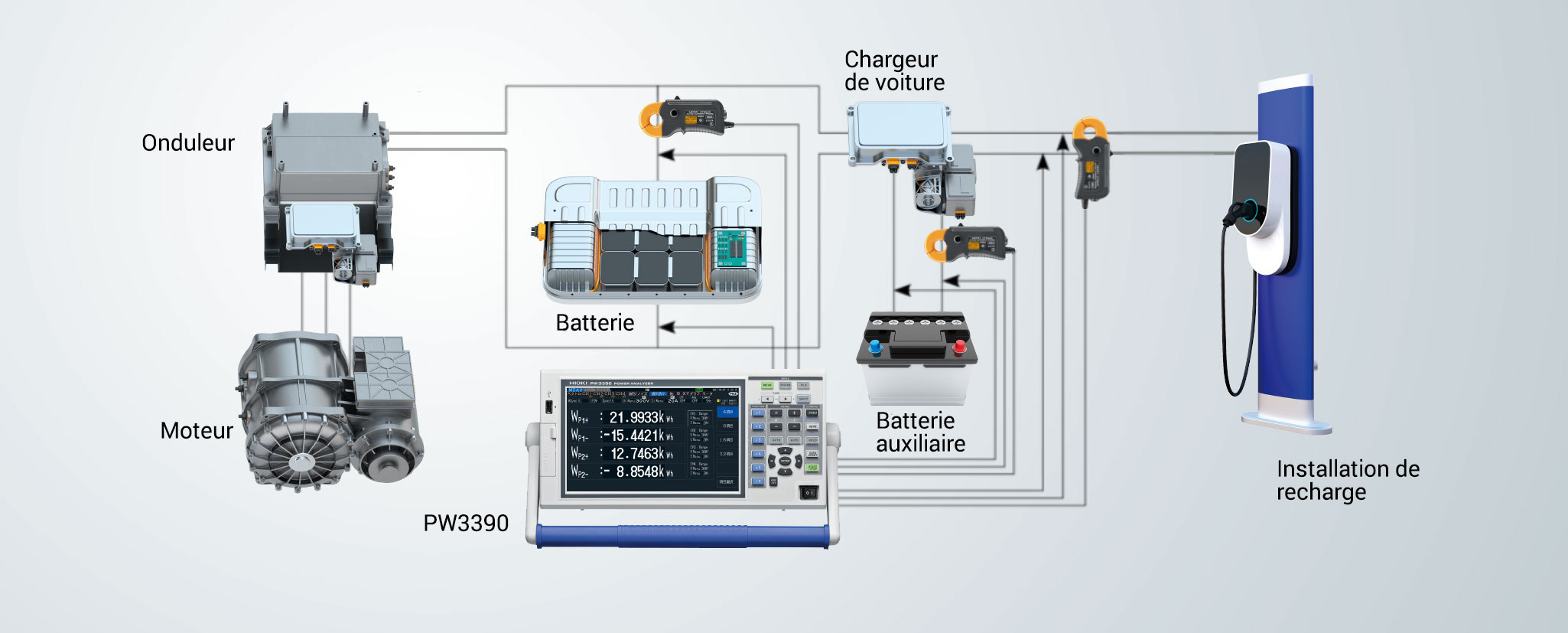

Pour comprendre la dynamique électrique d’un véhicule électrique (xEV), les véhicules d’essai sont équipés de systèmes de mesure qui peuvent enregistrer la consommation d’énergie ou la régénération dans des conditions « réelles ». Le PW3390 couplé à l’un des capteurs de courant ouvert de la série CT684x est idéal pour ce type de test. Grâce à sa haute précision, même avec une vitesse de rafraichissement de 50 ms, et la praticité des capteurs CT684x l’utilisation est facilitée et les données obtenues sont précises même à hautes et basses températures.

Équipement utilisé:

Un système complet de mesure de puissance de haute précision

Analyseur de puissance PW3390

Extrêmement efficace pour évaluer la performance énergétique des véhicules conformément à la procédure d’essai mondiale harmonisée pour les véhicules légers (WLTP).

Sonde de courant AC/DC CT684x

Les capteurs de courant ouverts de la série CT684x sont précis et faciles à utiliser grâce à sa pince ampèremétrique.

  • Précision ±0,3%
  • Large plage de température (-40°C à 85°C)
  • Gamme de courant 20 A à 1000 A

Analyseur de puissance PW3390
Précision ± 0,04% rdg. ±0,05% f.s.
Plage de tension d'entrée 15 V à 1500 V, 7 plages
Plage de fréquence CC, 0,5 Hz à 200 kHz
Vitesse de rafraichissement des données 50ms
Nombre de canaux d'entrée 4
