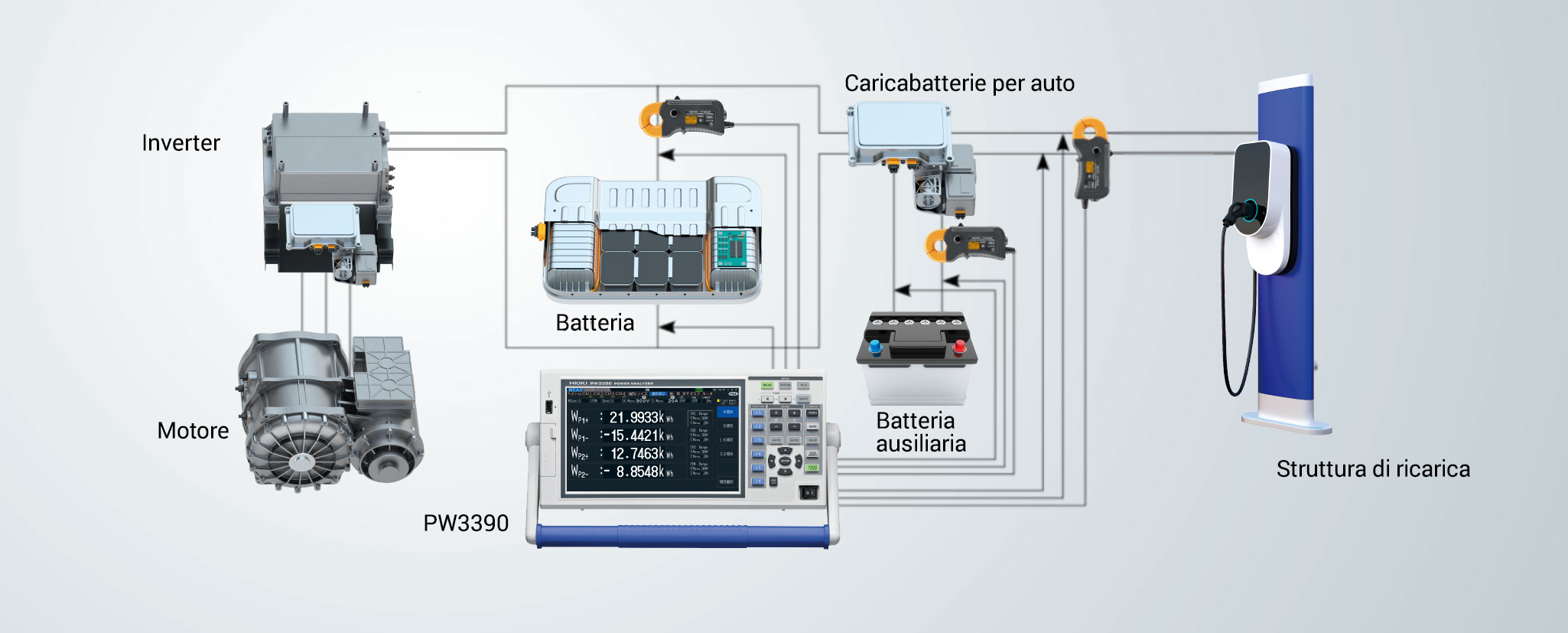

Esempio di misurazione

Si valuta l'efficienza dell'intero sistema testando la carica e la scarica dell'intero sistema batteria in varie modalità operative e in ambienti ad alta/bassa temperatura.


Per meglio capire le dinamiche elettriche di un xEV, i veicoli in prova vengono equipaggiati con sistemi di misurazione in grado di registrare il consumo energetico o la rigenerazione in situazioni di «vita reale». Il PW3390, in combinazione con uno dei sensori di corrente a pinza della serie CT684x, è l’ideale per questo tipo di test. L’elevata precisione, anche con una bassa frequenza di aggiornamento di 50 ms, e la praticità dei sensori a pinza CT684x garantiscono la facilità di utilizzo e dati precisi anche a basse e alte temperature.

Strumentazione utilizzata:

Un completo sistema di misura della potenza ad alta precisione

Analizzatore di potenza PW3390

Altissima efficacia per la valutazione delle prestazioni energetiche di automobili in conformità con le procedure WLTP (Worldwide Harmonized Light vehicles Test Procedure).

Sonda di corrente CA/CC ,serie CT684x

La serie CT684x dei sensori di corrente a pinza unisce una buona precisione con la facilità d’uso di una pinza amperometrica.

  • Precisione base ±0,3%
  • Ampia gamma di temperatura (da -40 °C a 85 °C)
  • Portate di corrente da 20 A a 1000 A

Analizzatore di potenza PW3390
Precisione base ± 0.04% rdg. ±0.05% f.s.
Portate di tensione di ingresso Da 15 V a 1500 V, su 7 portate
Banda di frequenza CC, da 0,5 Hz a 200 kHz
Frequenza di aggiornamento dati 50ms
Numero di canali di ingresso 4
