Esempio di misurazione

Il rilevamento dei contaminanti metallici e dei danni al separatore misurando la resistenza dell'isolamento prima di riempire con l'elettrolita permette di garantire un isolamento affidabile degli elettrodi positivi e negativi della batteria gli uni dagli altri. La contaminazione e la rottura del separatore sono le principali cause di un'insufficiente resistenza dell'isolamento.

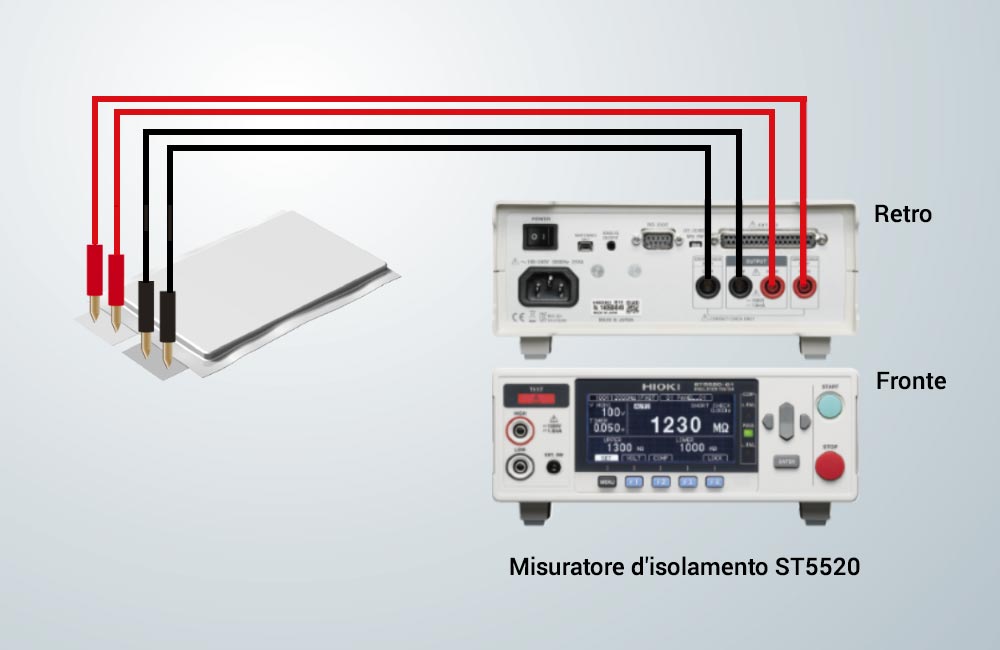

Il misuratore d’isolamento ST5520 è stato progettato appositamente per misurare alti valori di resistenza ed è usato per misurare la resistenza d’isolamento delle celle della batteria. I test prima di riempire l’interno con l’elettrolita sono importanti per rilevare tempestivamente le celle difettose e ridurre il rischio di danni per test successivi ad alta tensione.

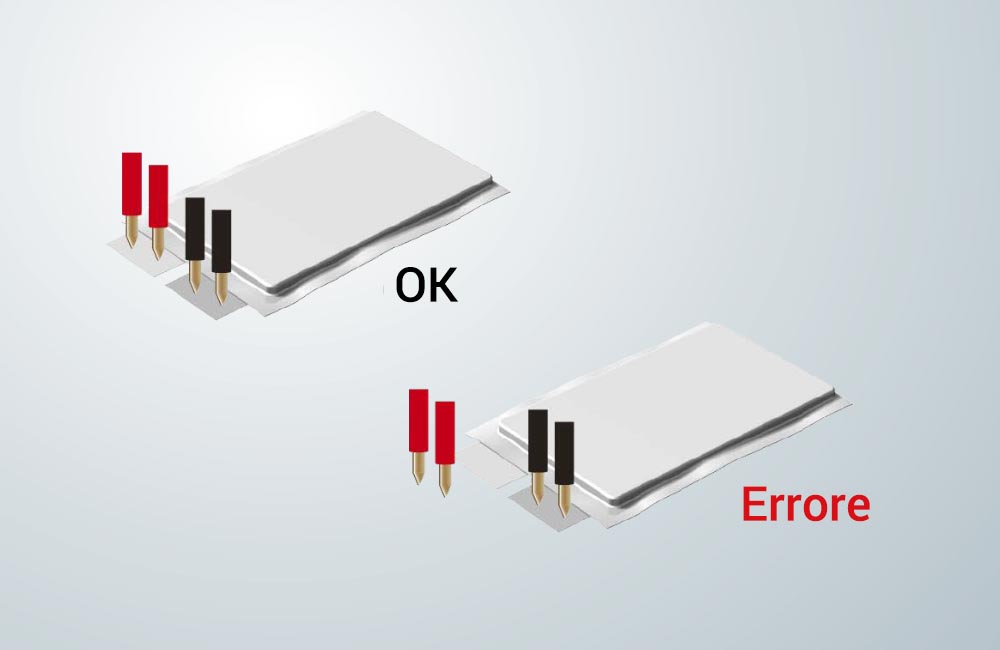

La funzione di controllo del contatto consente di determinare in modo affidabile che la sonda di test sia correttamente a contatto con l’elettrodo prima di eseguire il test. La misura veloce della resistenza dell’isolamento tra gli elettrodi della batteria senza letture errate causati da guasti delle sonde contribuisce notevolmente all’efficienza della produzione.

Strumentazione utilizzata:

Il più rapido misuratore d'isolamento nel settore, ideale per linee per la produzione di batterie

Misuratore d'isolamento ST5520

  • Per prendere decisioni in appena 50 ms
  • Tensione di prova liberamente configurabile (risoluzione di 1 V, impostazioni da 25 V a 1000 V)
  • Funzione di controllo del cortocircuito (identifica i potenziali difetti prima di andare in produzione ed immettere il prodotto sul mercato)
  • Funzione integrata di controllo del contatto per garantire l’acquisizione dei corretti dati di misura

Voci di misura Resistenza dell'isolamento (metodo con tensione applicata in CC)
Tensione di test 25 V ≤ V < 100 V (2.000/20.00/200.0 MΩ),
100 V ≤ V < 500 V (2.000/20.00/200.0/2000 MΩ),
500 V ≤ V ≤ 1000 V (2.000/20.00/200.0/4000 MΩ)
Precisione base ±2 % rdg. ±5 dgt. (0 a 20 MΩ)
Impostazione comparatore UPPER_FAIL: Valore misurato ≥ valore limite superiore
PASS: Valore limite superiore > valore misurato > valore limite inferiore
LOWER_FAIL: Valore misurato ≤ valore limite inferiore
Interfaccia RS-232C (standard), I/O esterno (input di controllo esterno, risultato della valutazione)
Output BCD (solo ST5520-01)
