Esempio di misurazione

È possibile misurare in sicurezza la tensione e la resistenza interna di pacchi batterie ad alta tensione impilate, utilizzando una sonda dedicata.

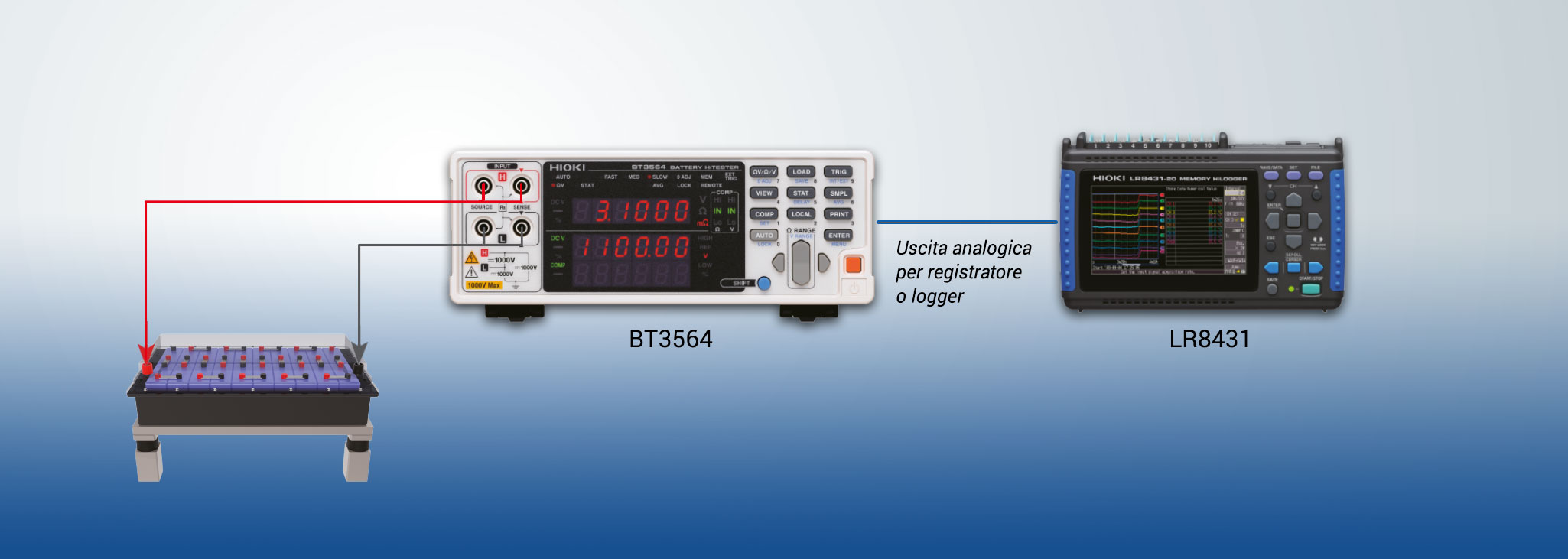

Il BT3564 è un tester per batterie in grado di misurare contemporaneamente la resistenza interna e la tensione delle batterie con una tensione di ingresso massima di 1000 V. La sonda L2110 per 1000 V consente una misura sicura e pratica di ampi spazi tra i morsetti, elettrodi profondi e barre collettrici esposte di pacchi batterie ad alta tensione.


Il BT3564 è dotato di un’uscita analogica per i valori di misura della resistenza. In combinazione con un registratore o logger permette un monitoraggio a lungo termine del valore di resistenza totale. Nei test di valutazione della qualità dei pacchi batterie è possibile registrare contemporaneamente la resistenza interna e la temperatura della batteria.

Strumentazione utilizzata:

Tester per batterie con elevata resistenza al rumore e tensione di ingresso fino a 1000 V

Tester per batterie BT3564

  • Max. 1000V in ingresso per pacchi batterie ad alta tensione
  • Misurazione facile e sicura di pacchi batterie ad alta tensione
  • Monitoraggio della resistenza totale tramite data logger

Registratore con memoria LR8431-20

  • Data logger ad alta velocità per registrare più canali di tensione e temperatura
  • Isolamento completo fra i canali e grande resistenza al rumore
  • Frequenza di campionamento di 10 ms su 10 canali

Tester per batterie BT3564
Tensione di misura max. applicata Tensione di ingresso nominale ± 1000 VCC
± Tensione verso terra nominale 1000 VCC max.
Portata di misura della resistenza Da 3 mΩ (risoluzione 0,1 μΩ) a 3 kΩ (risoluzione 0,1 Ω
Precisione: ±0,5 % rdg. ±5 dgt. (portata da 30 mΩ a 3 kΩ), ±0,5% rdg. ±10 dgt. (range 3 mΩ)
Frequenza sorgente di test: 1 kHz ±0,2 Hz
Portata di misura della tensione Da 10 V CC (risoluzione: 10 µV) a 1000V CC (risoluzione: 1 mV)
Precisione: ±0,01 % rdg. ±3 dgt.
Tempo di campionamento VELOCE: 12 ms, MEDIO: 35 ms, LENTO: 253 ms
Funzioni comparatore Risultato valutazione: Hi/IN/Lo (resistenza e tensione valutate indipendentemente)
Impostazione: limite superiore e inferiore, deviazione (%) dal valore di riferimento
Indicazione del risultato, segnale acustico o uscita I/O esterna (collettore aperto, 35 V, 50 mA CC max.)
Interfacce di comunicazione I/O esterna, RS-232C, stampante (RS-232C), GP-IB
