Esempio di misurazione

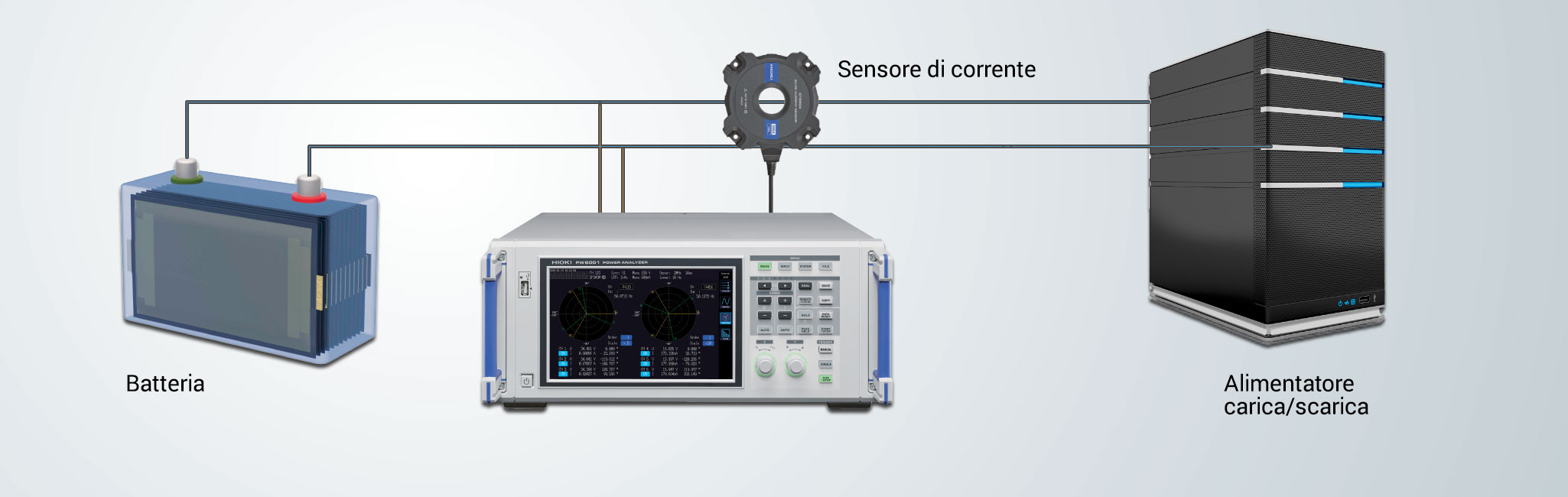

Questa configurazione permette di misurare la capacità della batteria integrando le correnti di carica e scarica. Utilizzando un sensore di corrente ad alta precisione e un analizzatore di potenza, è possibile verificare il profilo di controllo dettagliato di carica/scarica del BMS.


Il PW6001, in combinazione con il sensore di corrente CT6904, offre la soluzione più precisa disponibile per misurare alte tensioni in CC e alte correnti in CC. Uno dei fattori importanti per queste prestazioni sta nel CMRR (Common Mode Rejection Ratio) del CT6904. Questa caratteristica garantisce che il rumore ad alta frequenza generato dall’alimentatore a commutazione (switching) non abbia alcun effetto sulla precisione della misura. L’elevata precisione, anche con una breve frequenza di aggiornamento di 10 ms, fornisce ottime informazioni per determinare la capacità di potenti pacchi batterie.

Strumentazione utilizzata:

Un completo sistema di misura della potenza ad alta precisione

Analizzatore di potenza PW6001

L’alta precisione e la frequenza di campionamento di 5 MS/s, in combinazione con la risoluzione di misura a 18 bit, permettono di rilevare variazioni molto rapide e piccole della richiesta di potenza durante i test di carica/scarica.

Sensore di corrente CA/CC CT6904

  • Precisione, linearità, larghezza di banda e CMRR eccellenti. Questo lo rende la scelta perfetta per le più accurate misure della corrente.
  • ±0,02% rdg. ±0,007% f.s. di precisione base
  • Corrente primaria 500A
  • CMRR 120 dB o più a 100 kHz

Analizzatore di potenza PW6001
Precisione base ± 0.02% rdg.
Tensione di ingresso Da 6 V a 1500 V, su 8 portate
Registrazione della forma d'onda Sempre 5 MS/s con convertitore A/D a 18 bit
Frequenza di aggiornamento dati 10ms / 50ms / 200ms
Numero di canali di ingresso Max. 6
