Esempio di misurazione

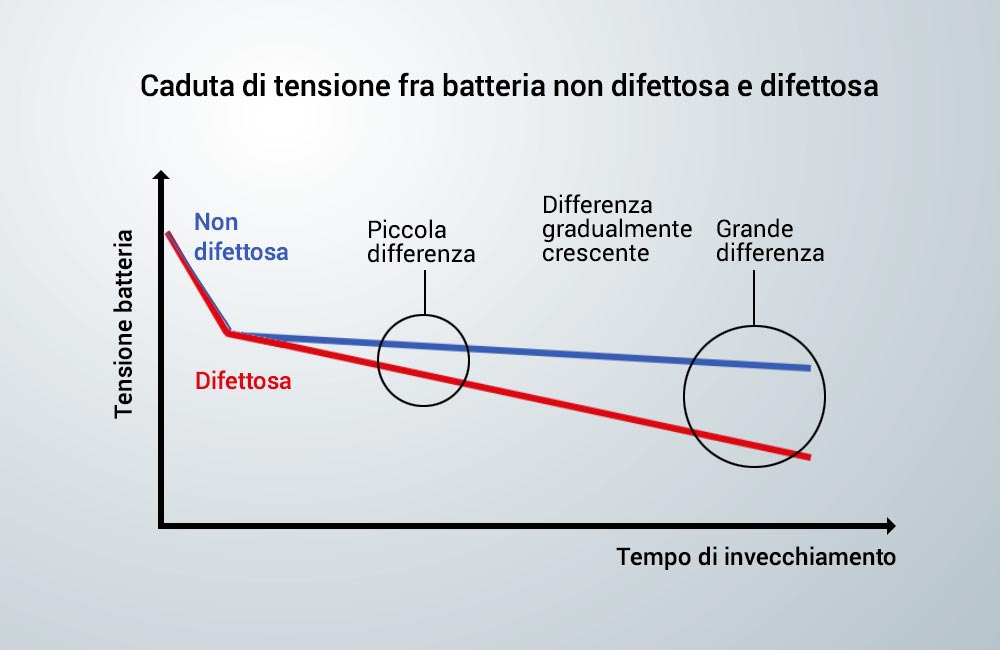

Quando una batteria presenta un difetto, come un piccolo cortocircuito, l'autoscarica fa scendere la tensione della batteria. Questo tipo di difetti può essere scoperto con brevi tempi di invecchiamento utilizzando un voltmetro ad alta precisione e ad alta risoluzione che permetta di rilevare cadute di tensione anche minime.

Le celle difettose delle batterie con autoscarica elevata sono identificate per mezzo di un processo di invecchiamento. Se viene rilevata una leggera caduta di tensione, è possibile individuare rapidamente una cella difettosa.

Per test come i test di caduta di tensione per batterie in cui piccolissime variazioni di tensione sono monitorate su un lungo periodo di tempo al fine di ottenere una valutazione di superamento o non superamento del test, la precisione e la stabilità a lungo termine dello strumento di misura sono fondamentali.

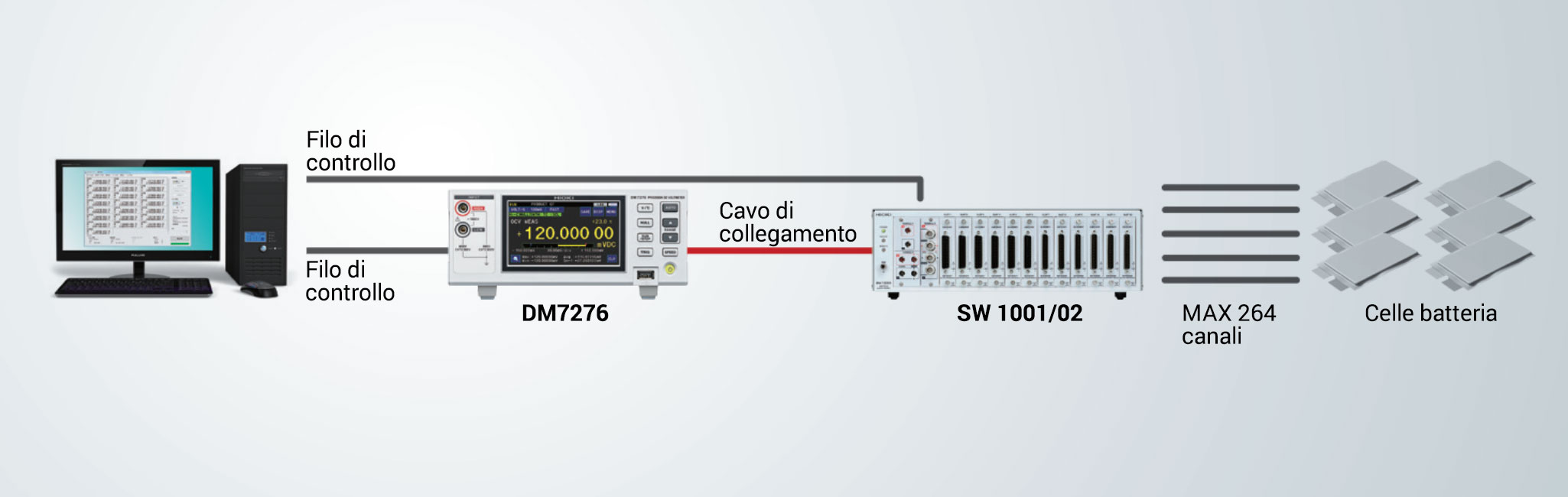

La combinazione del DM7276 con il multi scanner SW1002 e il suo software gratuito è l’ideale per eseguire test di caduta di tensione di grandi numeri di celle batteria nel processo di invecchiamento. Questa rende possibile configurare un sistema di test fino a 264 celle contemporaneamente. Numerose funzioni permettono di misurare la tensione iniziale, la caduta di tensione e le velocità di caduta di tensione (ad es. mV/giorno, mV/ora). La funzione di valutazione in dotazione permette di individuare facilmente la cella della batteria che presenta difetti di invecchiamento.

Strumentazione utilizzata:

Voltmetro in CC ad alta precisione per il test di batterie agli ioni di litio

Voltmetro in CC di precisione DM7276

  • Modello per misura ad alta precisione con precisione ad un anno di 9 ppm
  • Funzione di controllo del contatto per massimizzare l’affidabilità della misura
  • Il binning e la compensazione della temperatura lo rendono l’ideale per lo sviluppo e la produzione di batterie agli ioni di litio
  • Supporto per una produzione globale con alimentazione elettrica variabile integrata

Mainframe interruttori SW1002

  • Assicura la precisione nei test di batterie multi-canale
  • Max. 264 canali (a 2 fili)
  • Software di misurazione OCV gratuito

Tensione CC Da 100 mV (±120,000 00 mV) a 1000 V (±1000,000 0 V), 5 range
Precisione base Range 10 V: ±0,0009% rdg. ±12 μV
Temperatura Da -10,0 °C a 60,0 °C, in combinazione con sensore Z2001: ±0,7 °C (-10 °C ... 50 °C)
Funzioni di supporto per la misura Compensazione della temperatura, controllo del contatto, comparatore, BIN, valutazione del valore assoluto ecc.
Alimentazione Da 100 a 240 V CA, 50/60 Hz, 30 VA
Interfacce Standard: LAN (100BASE-TX), EXT. I/O, unità flash USB/dispositivo USB (USB 2.0 Full-Speed).
Opzioni: GP-IB (solo tipo -02)/RS-232C (solo tipo -03)/STAMPANTE (solo tipo -03)
Optional: GP-IB (-02 type only) / RS-232C (-03 type only) / PRINTER (-03 type only)
