Exemple de mesure

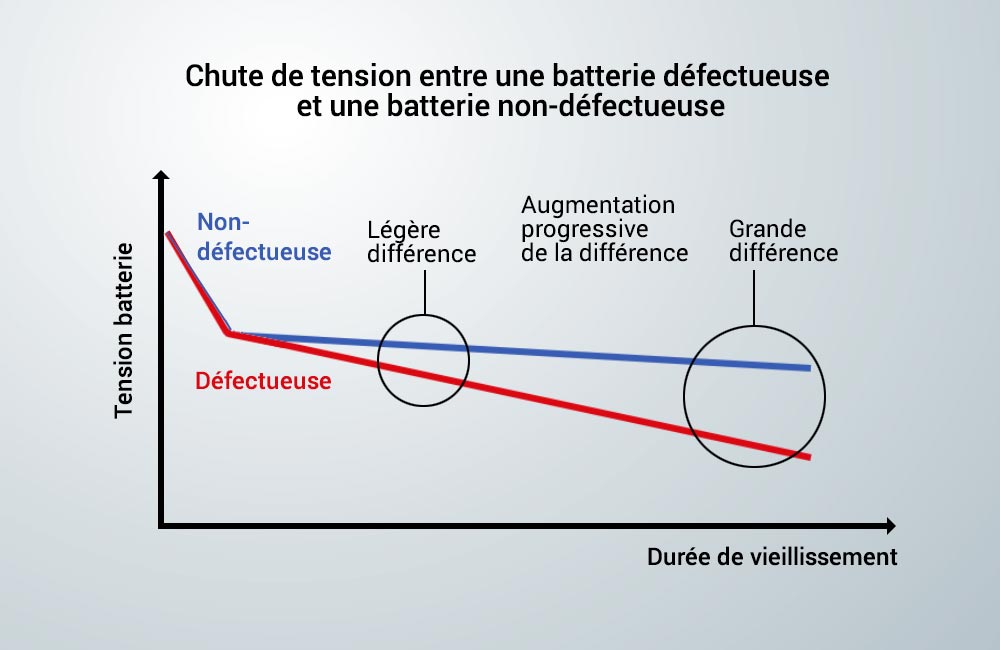

Lorsqu'une batterie présente un défaut tel qu'un court-circuit minime, l’autodécharge fait chuter la tension de la batterie. De tels défauts peuvent être détectés lors de test de vieillissement assez courts à l'aide d'un voltmètre haute précision et haute résolution qui permet de détecter même de légères chutes de tension.

Les cellules de batterie défectueuses présentant une importante autodécharge sont identifiées grâce au processus de vieillissement. La détection d’une légère baisse de tension permet en retour de détecter rapidement une cellule défectueuse.

Lors de tests de chute de tension sur des batteries pour lesquelles une surveillance des minuscules modifications de tension est effectuée sur une longue période pour décider si la batterie est défectueuse ou non, la précision et la stabilité à long terme de l’instrument de mesure sont essentielles.

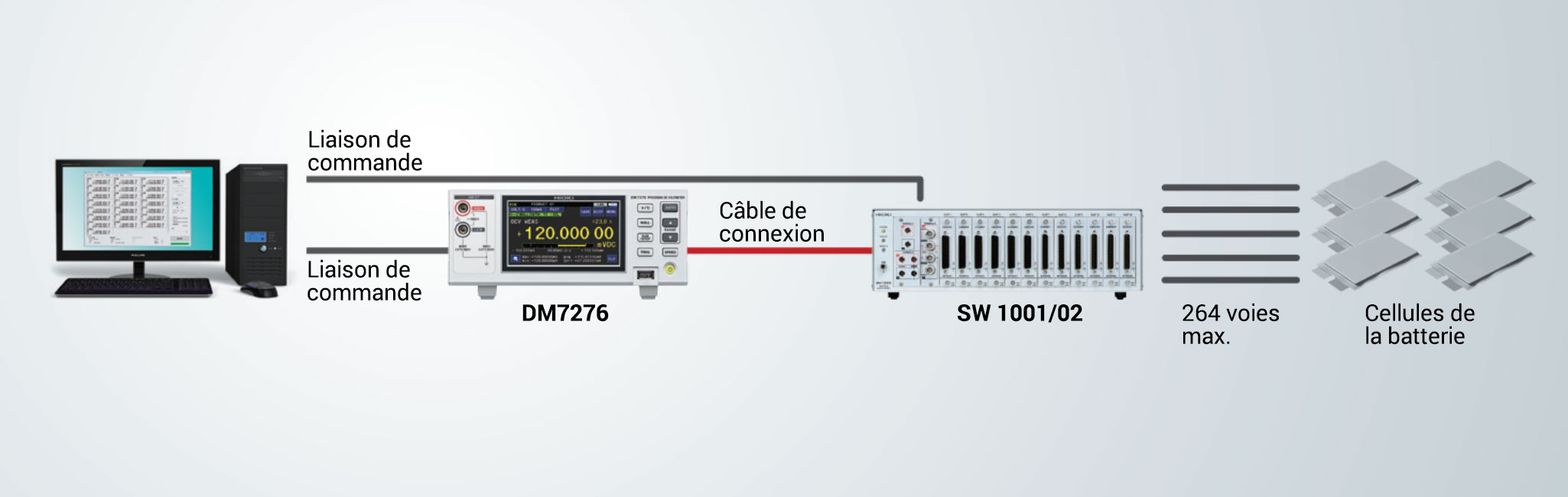

L’association du DM7276 avec le multi scanner SW1002 et son logiciel gratuit est idéale pour détecter les chutes de tension d’un grand nombre de cellules de batterie lors de test de vieillissement. Ceci permet de mettre en place un système pour tester 264 cellules. Diverses fonctions permettent de mesure la tension initiale, les chutes de tension et le nombre de chutes de tension (par ex. mV/jour, mV/heure). La fonction de jugement permet de déterminer facilement la cellule qui présente des défauts de vieillissement.

Équipement utilisé:

Voltmètre CC de haute précision pour tester des batteries lithium-ion

Voltmètre CC de précision DM7276

  • Voltmètre pour mesure de haute précision avec une précision 9 ppm garantie 1 an
  • La fonction de contrôle des contacts maximise la fiabilité de la mesure
  • Grâce au compartimentage et à la compensation de température, ce voltmètre est idéal pour le développement et la fabrication de batteries Li-ion
  • Utile en production partout dans le monde grâce à son alimentation variable intégrée

Unité centrale de commutation SW1002

  • Permet d‘effectuer des tests de batteries précis et multicanaux
  • Max. 264 canaux (2 fils)
  • Logiciel de mesure OCV gratuit

Tension CC 100 mV ( ±120.000 00 mV) à 1000 V (±1000.000 0 V ), 5 plages
Précision Gamme 10 V : ±0.0009% rdg. ±12 μV
Température -10.0°C à 60.0°C, associé à la sonde Z2001 : ±0.7°C (-10°C à 50°C)
Fonctions d'aide à la mesure Compensation de température, vérification du contact, comparateur, BIN, décision sur la valeur absolue, etc.
Alimentation 100 à 240 V CA, 50/60 Hz, 30 VA
Interfaces Standard: LAN (100BASE-TX), E/S EXT., clé USB/périphérique USB (USB2.0 Full-Speed).
En option: GP-IB (type -02 uniquement) / RS-232C (type -03 uniquement) / IMPRIMANTE (type -03 uniquement)
