Soudure des cosses

Vérification de la qualité de la jonction entre les cellules et les barres omnibus

Trouvez les pertes d'énergie pour améliorer les performances de votre batterie en mesurant la résistance du soudage des cosses de la batterie et des barres omnibus. Les soudures défectueuses entraînent une résistance plus importante au niveau de la connexion, ce qui entraîne une plus grande perte de chaleur pendant la charge et peut potentiellement provoquer une défaillance de la cellule.

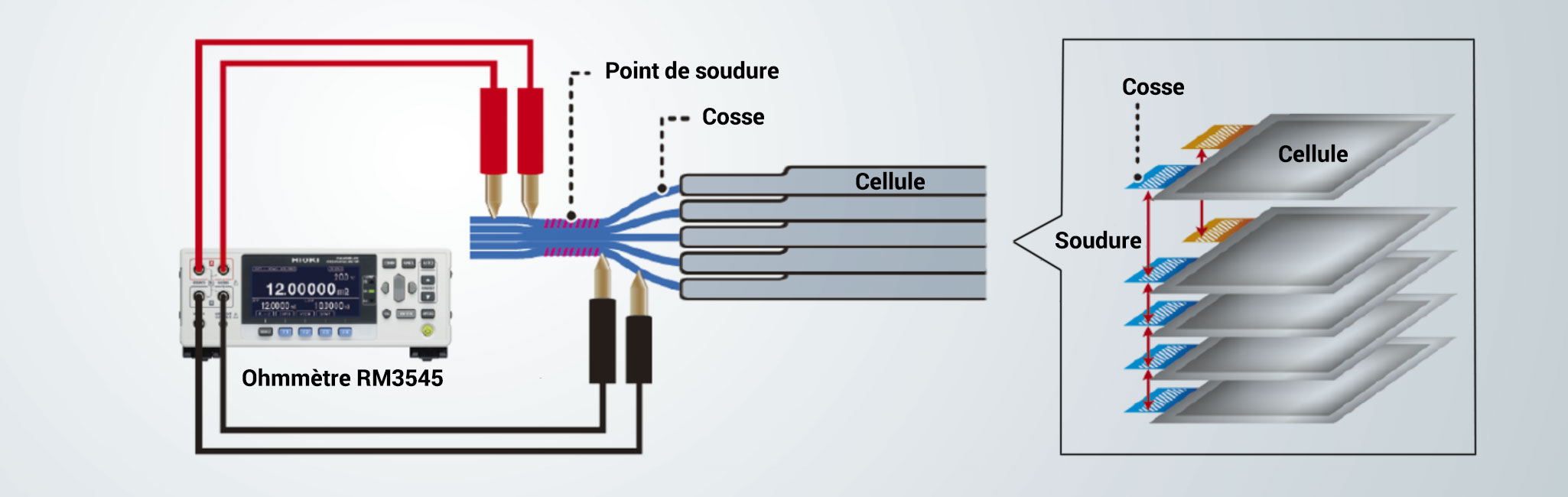

Exemple de mesure

Les connexions par soudure doivent avoir une résistance de contact inférieure à 0,1 mΩ. Le RM3545-02, associé à un multiplexeur (facultatif), peut effectuer des mesures de résistance à 4 bornes jusqu'à 20 emplacements pour vérifier cette qualité.

Le RM3545 est l’instrument de mesure optimal avec une résolution de 0,01μΩ et une grande précision qui vous permet d’identifier les soudures défectueuses par mesure rapide (2 ms du début à la fin). Il est essentiel d’identifier les résistances accrues au niveau des connexions pour éviter une plus grande chaleur et donc une perte d’énergie pendant la charge.

L’utilisation du multiplexeur Z3003 garantit une facilité d’utilisation pour les applications qui nécessitent des mesures à plusieurs contacts, par ex. lors du test des soudures entre les bornes de batterie et les cellules. Insérez simplement jusqu’à deux multiplexeurs Z3003 dans les fentes à l’arrière du RM3545-02 pour permettre des mesures de balayage jusqu’à 20 emplacements avec une mesure sur 4 bornes.

Ohmmètre RM3545-02

Ohmmètre avec un multiplexeur en option pour mesures multiples.

Ohmmètre RM3545-02 à large plage avec option multiplexeur pour des mesures rapides

Tests multicanaux
Résolution max de 0,01 μΩ, max. intensité max. de 1 A
Plage de mesure de 0,00 μΩ à 1200 MΩ
Fonction intégrée de contrôle de contact
Utilisation facultative pour la mesure du des barres omnibus

Multiplexeur Z3003 pour mesures sur plusieurs canaux

Idéal pour fabriquer un système de mesure automatique pour tester plusieurs cosses de batteries pendant la production.
Deux unités permettent de mesurer jusqu’à 20 emplacements avec une mesure à 4 bornes.

Plage de résistance	10 mΩ à 1000 MΩ (12 graduations) [LP ON] Plage de 1000 mΩ à 1000 Ω, (4 graduations)
Précision de mesure	±0,006 % rdg. ±0,001 % f.s.
Intensité de test	[LP OFF] 1 A à 1 µA CC ou moins, [LP ON] 1 mA à 5 μA CC
Vitesse de mesure	RAPIDE (2,2 ms)/MOYEN (50 Hz : 21 ms, 60 Hz : 18 ms)/LENT1 (102 ms)/LENT2 (202 ms)
Fonctions	Correction de température, compensation de tension d'offset (OVC) pour les mesures de faible résistance
Interface	Choisir entre GPIB (RM3545-01 uniquement), RS-232C, Imprimante (RS-232C), ou USB
