Exemple de mesure

Détectez les contaminants métalliques et les dommages au niveau du séparateur en mesurant la résistance d'isolation avant de remplir la batterie d'électrolyte pour vous assurer que les électrodes positive et négative de la batterie sont isolées les unes des autres de manière fiable. La contamination et la déchirure au niveau du séparateur sont les principales causes d'une résistance d'isolation insuffisante.

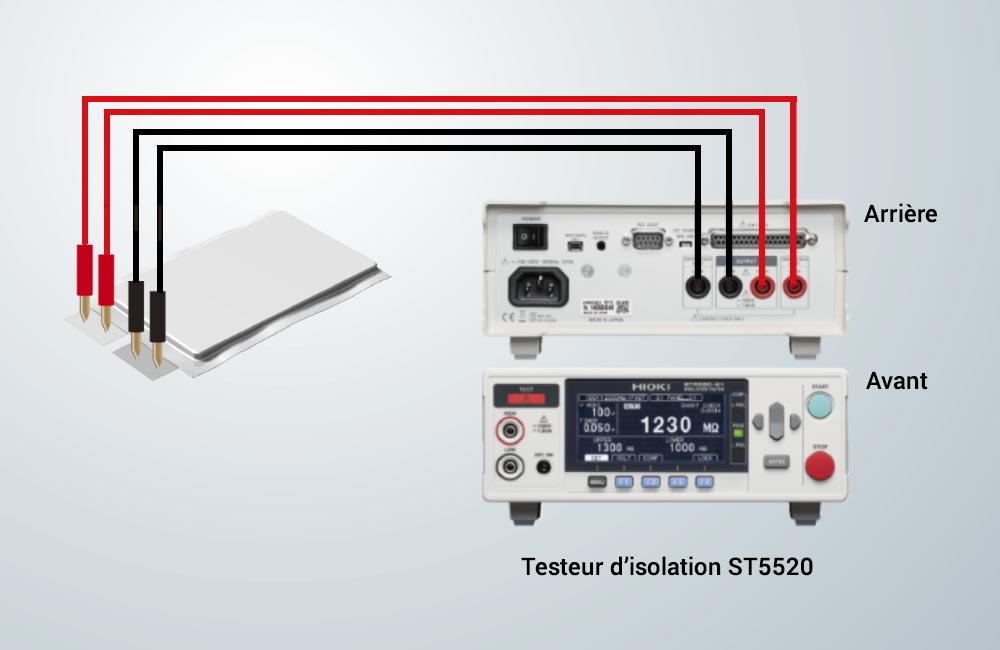

Le testeur d’isolation ST5520 a été spécialement conçu pour mesurer des valeurs de résistance élevées et est utilisé pour mesurer la résistance d’isolation des cellules de batterie. Il est important de tester la batterie avant de la remplir d’électrolyte pour détecter rapidement les cellules défectueuses et réduire le risque de dommages pour les tests ultérieurs avec une haute tension.

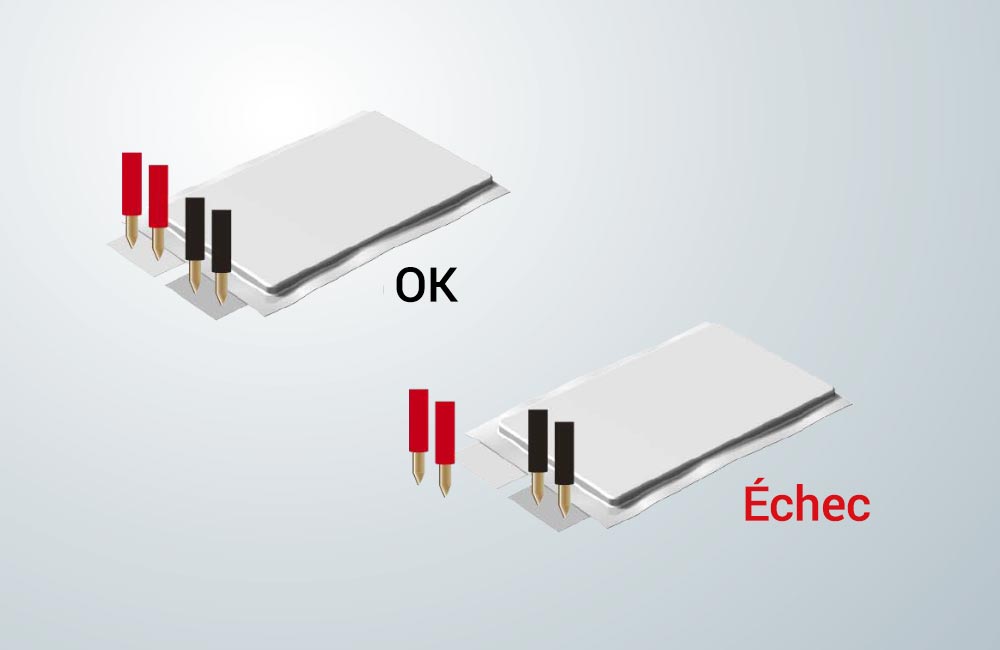

La fonction de vérification du contact permet de déterminer de manière fiable si la sonde de test est bien en contact avec l’électrode avant de lancer le test. La mesure rapide de la résistance d’isolation entre les électrodes de la batterie sans fausses mesures dues à des défauts de sonde contribue grandement à l’efficacité de la production.

Équipement utilisé:

Le testeur d'isolation le plus rapide, idéal pour les lignes de production de batteries

Testeur d’isolation ST5520

  • Permet une prise de décision en moins de 50 ms
  • Tension de test complètement configurable (résolution 1 V, réglages de 25 V à 1000 V)
  • Fonction de contrôle de court-circuit (empêche des batteries présentant des défauts d’être commercialisées)
  • Fonction intégrée de contrôle de contact pour garantir une collecte de données de mesure correctes

Éléments de mesure Résistance d'isolation (Méthode à tension continue appliquée)
Tension de test 25 V ≤ V < 100 V (2,000/20,00/200,0 MΩ),
100 V ≤ V < 500 V (2,000/20,00/200,0/2000 MΩ),
500 V ≤ V ≤ 1000 V (2,000/20,00/200,0/4000 MΩ)
Précision ±2 % rdg. ±5 dgt. (0 à 20 MΩ)
Réglage du comparateur UPPER_FAIL : Valeur mesurée au-dessus de la valeur limite supérieure
PASS : Valeur limite supérieure > Valeur mesurée > valeur limite inférieure
LOWER_FAIL : Valeur mesurée en-dessous de la valeur limite inférieure
Interface RS-232C (standard), E/S externe (entrée de contrôle externe, résultat du test)
Sortie BCD (ST5520-01 uniquement)
