Exemple de mesure

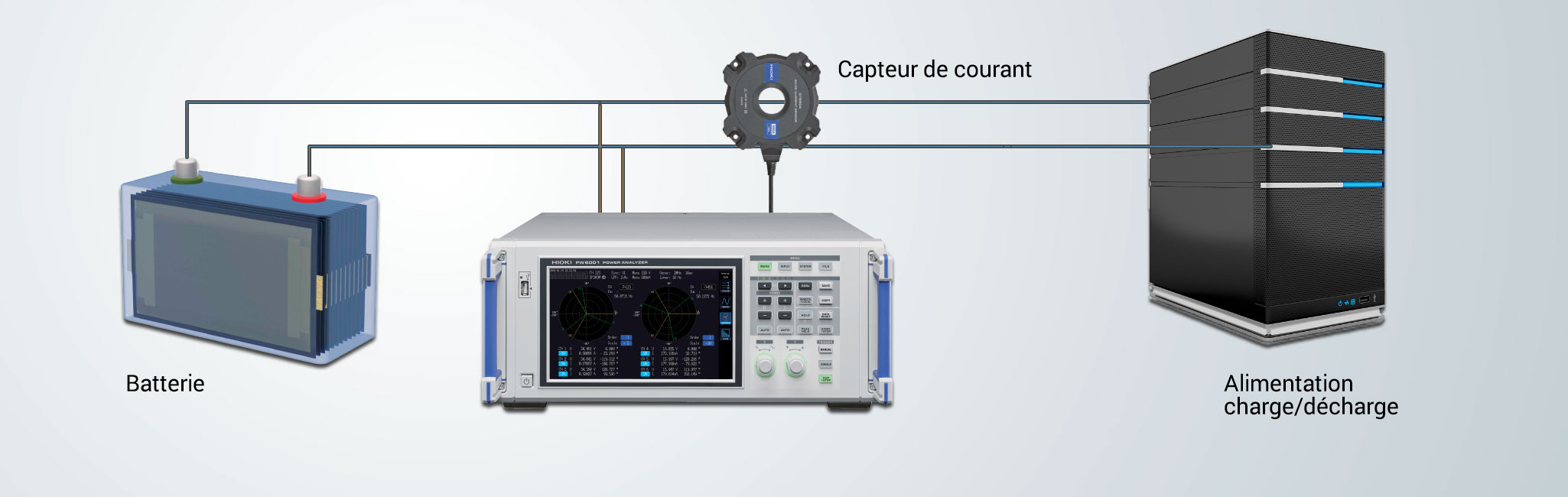

Avec cette configuration, vous pouvez mesurer la capacité de la batterie en intégrant les courants de charge et de décharge. Un capteur de courant haute précision couplé à un analyseur de puissance permet de vérifier le profil de charge/décharge détaillé par BMS.


Le PW6001 associé au capteur de courant CT6904 permet des mesures ultra précises de tension continue élevée et de courant continu élevé. Le taux de réjection du mode commun (CMRR) du CT6904 extrêmement élevé est un facteur important pour la performance de ces tests. Il garantit que le bruit haute fréquence généré par l’alimentation à découpage n’aura aucune influence sur la précision de la mesure. Cette grande précision, même à un rafraîchissement de 10 ms, permet d’obtenir d’excellentes informations pour déterminer la capacité de batteries puissantes.

Équipement utilisé:

Un système complet de mesure de puissance haute précision

Analyseur de puissance PW6001

La haute précision et la vitesse d’échantillonnage de 5 MS/s associés à une résolution de mesure de 18 bits permettent de détecter rapidement des changements faibles de la demande de puissance pendant les tests de charge/décharge.

Capteur de courant AC/DC CT6904

  • Excellente précision, linéarité, bande passante et CMRR. Cet appareil est idéal pour une grande précision des mesures de courant.
  • ±0,02% rdg. ±0,007% f.s. Précision de base
  • Courant nominal 500 A
  • CMRR 120dB ou plus à 100 kHz

Analyseur de puissance PW6001
Précision de base ± 0,02% rdg.
Plage de tension d'entrée 6 V à 1500 V, 8 plages
Enregistrement du niveau sonore Toujours 5 MS/s avec convertisseur A/N 18 bits
Vitesse de rafraichissement des données 10 ms/50 ms/200 ms
Nombre de canaux d'entrée Max. 6
