Exemple de mesure

Avec le multi-scanner, il n’est plus nécessaire de reconnecter les cellules de la batterie une par une pour la mesure, ainsi les mesures de différents instruments peuvent être intégrées.

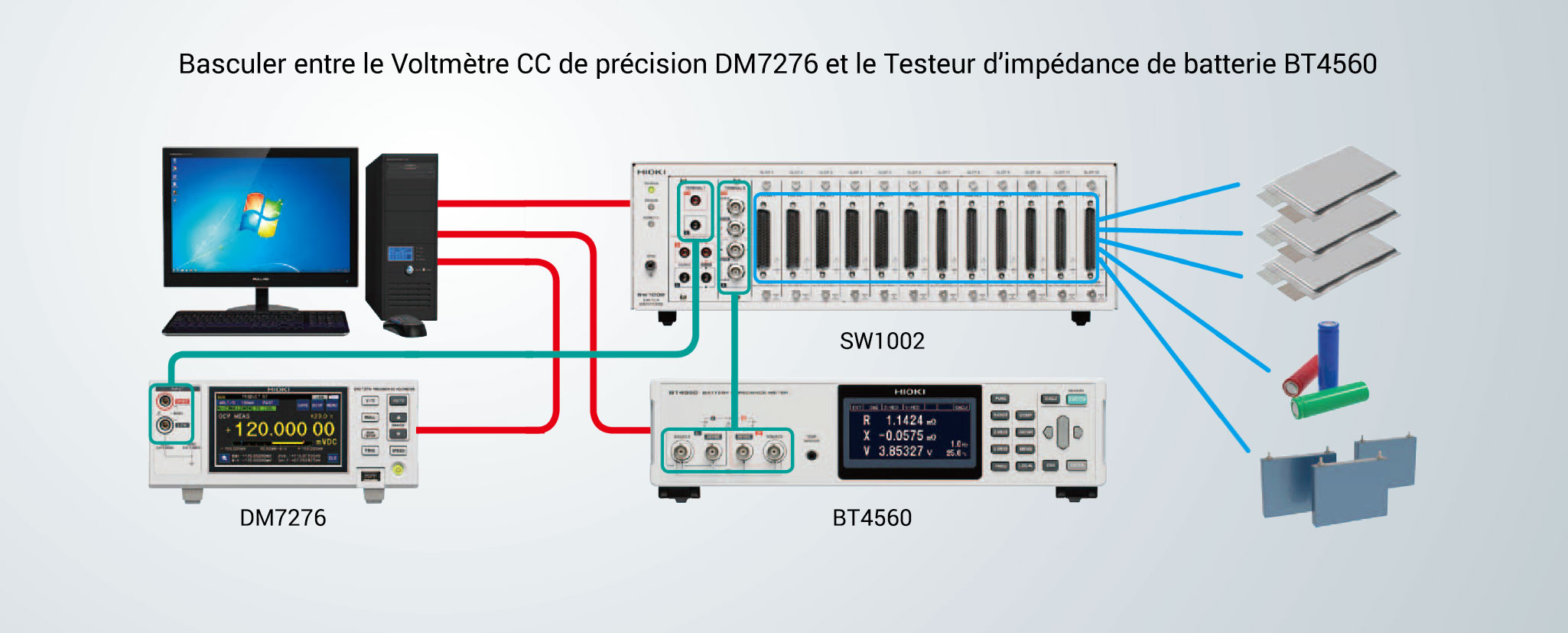

Étant donné que les caractéristiques électriques des batteries changent en raison des variations de température et d’autres facteurs, chaque batterie doit être mesurée dans les mêmes conditions pendant une durée aussi courte que possible. Les scanners HIOKI peuvent être connectés à deux instruments de mesure, qui mesurent séquentiellement les batteries connectées avec une grande précision. Il est également recommandé pour les tests de cyclage des cellules, parce que les mesures peuvent être effectuées sans modifier la configuration des cellules.

Les scanners HIOKI sont compatibles avec un grand nombre d’appareils de mesure de batterie de haute précision tels que les testeurs de batterie, les impédancemètres ou les ohmmètres.

Les avantages de l’unité centrale de commutation SW100x :

  • Conçu pour minimiser les erreurs de mesure
  • Permet d’obtenir des données fiables et précises
  • Meilleure efficacité de mesure
  • Minimise les courants de Foucault et le bruit

Équipement utilisé:

Unité centrale de commutation pour tests de batterie multicanaux avec BT, IM et RM

Unité centrale de commutation SW1001

  • Nombre d’emplacements de module : 3
  • 2 fils, 22 à 66 canaux
  • 4 fils, 11 à 33 canaux
  • Paire de 4 bornes, 6 à 18 canaux

Unité centrale de commutation SW1002

  • Nombre d’emplacements de module : 12
  • 2 fils, 22 à 264 canaux
  • 4 fils, 11 à 132 canaux
  • Paire de 4 bornes, 6 à 72 canaux

Modules pris en charge MODULE MULTIPLEXEUR SW9001 (2 fils/4 fils)
MODULE MULTIPLEXEUR SW9002 (2 fils/paire de 4 bornes)
Instruments connectables Max. 2 unités
2 fils × 1 + 4 fils × 1, ou 2 fils × 1 + paire de 4 bornes × 1
Tension d'entrée maximale 60 V CC, 30 V CA rms, 42,4 V crête
Communication I/F LAN, USB, RS-232C
Temps de commutation du canal 11 ms (hors temps de mesure)
Instruments de mesure pris en charge BT3561A, BT3562A, BT3563A, BT4560, IM3590, RM3545, RM3544-01
Logiciel Logiciel d’application gratuit pour PC, compatible LabVIEW
