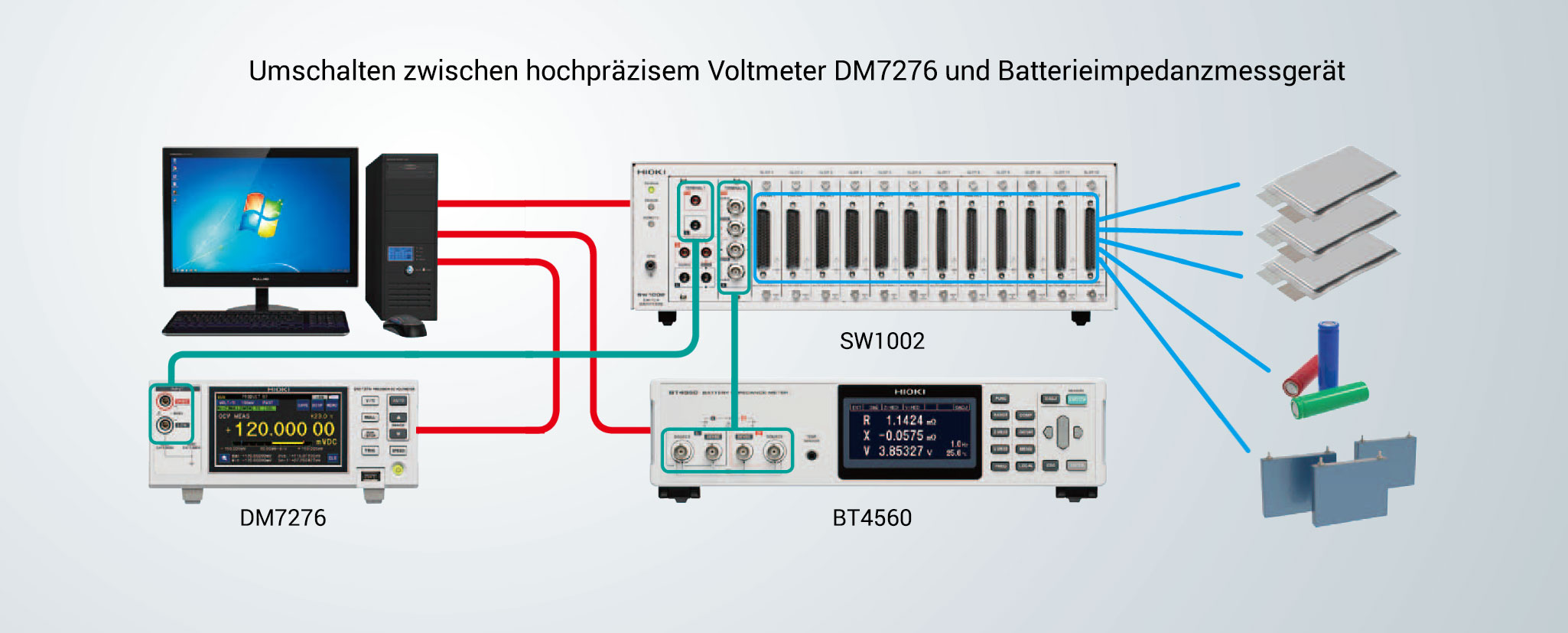

Messbeispiel

Mit einem Multi-Scanner müssen die Batterien nicht einzeln für die Messung angeschlossen werden und zudem können Messungen von anderen Instrumenten integriert werden.


Da sich die elektrischen Kennwerte von Batterien infolge von Temperaturschwankungen und anderen Faktoren ändern können, muss jede Batterie möglichst kurz unter gleichen Bedingungen gemessen werden. Die Scanner von HIOKI können mit zwei Messinstrumenten verbunden werden, die dann die angeschlossenen Batterien nacheinander mit hoher Genauigkeit messen. Dies wird auch für zyklische Batterieprüfungen empfohlen, da die Messungen durchgeführt werden können, ohne die Zellenanordnung in der Kammer zu verändern.

Die Scanner von HIOKI sind mit zahlreichen hochpräzisen Batteriemessgeräten kompatibel, zum Beispiel mit Batterieprüfern, Impedanz- und Widerstandsmessgeräten.

Die Schaltungsvorteile des Switch Scanner SW100x:

  • Ausgelegt für minimale Messfehler
  • Zuverlässige und präzise Datenerfassung
  • Erhöhte Messeffizienz
  • Minimiert Wirbelströme und Störsignale

Eingesetzte Geräte

Switch Mainframes für Mehrkanal-Batteriemessungen mit BTs, IMs und RMs

Switch-Mainframe SW1001

  • Anzahl der Modulsteckplätze: 3
  • Zweileiter, 22 Kanäle bis 66 Kanäle
  • Vierleiter, 11 Kanäle bis 33 Kanäle
  • Vierleiter-Anschlusspaar, 6 Kanäle bis 18 Kanäle

Switch-Mainframe SW1002

  • Anzahl der Modulsteckplätze: 12
  • Zweileiter, 22 Kanäle bis 264 Kanäle
  • Vierleiter, 11 Kanäle bis 132 Kanäle
  • Vierleiter-Anschlusspaar, 6 Kanäle bis 72 Kanäle

Unterstützte Module MULTIPLEXER-MODUL SW9001 (Zweileiter/Vierleiter)
MULTIPLEXER-MODUL SW9002 (Zweileiter/Vierleiter-Anschlusspaar)
Anschlussfähige Instrumente Max. 2 Einheiten
Zweileiter-Instrumente + Vierleiter-Instrumente oder Zweileiterinstrumente + Vierleiter-Anschlusspaar-Instrumente
Max. Eingangsspannung 60 V DC, 30 Veff AC, 42,4 Vpeak
Kommunikationsschnittstelle LAN, USB, RS-232C
Kanalumschaltzeit 11 ms (ohne die Messzeit)
Unterstützte Messinstrumente BT3561A, BT3562A, BT3563A, BT4560, IM3590, RM3545, RM3544-01
Software Kostenfreie PC-Anwendungssoftware, kompatibel mit LabVIEW
