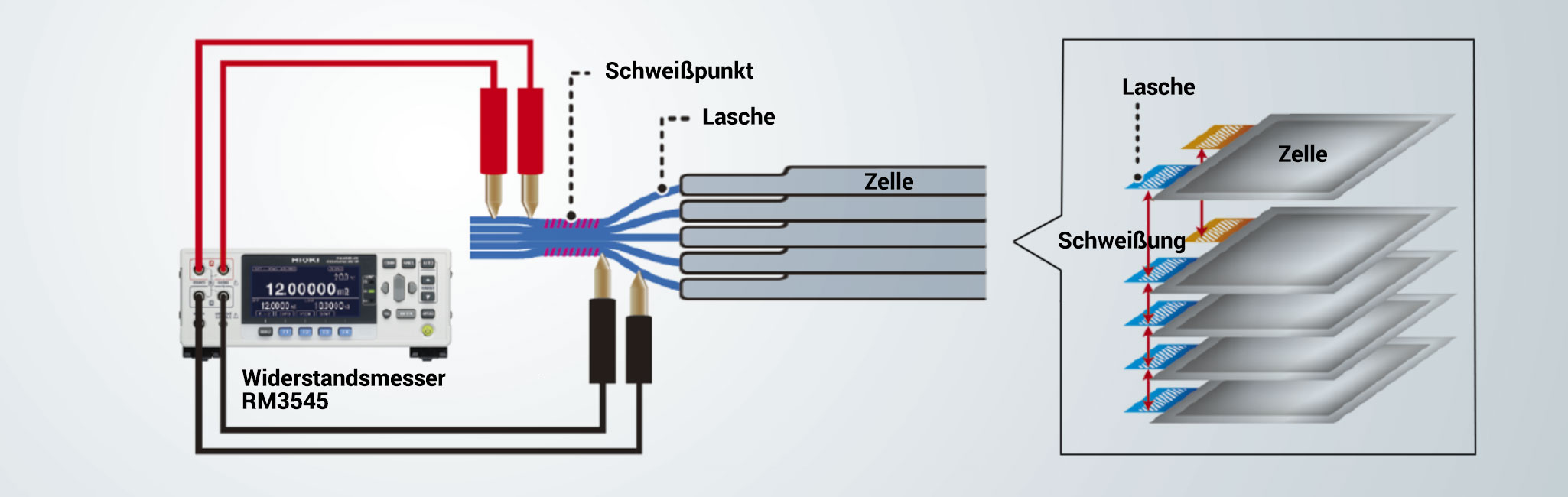

Messbeispiel

Schweißverbindungen sollten einen Kontaktwiderstand von weniger als 0,1 mΩ aufweisen. Der RM3545-02 kann in Kombination mit einem optionalen Multiplexer Vierleiter-Widerstandsmessungen an bis zu 20 Positionen durchführen, um diese Eigenschaft zu überprüfen.


Der RM3545 ist das optimale Messinstrument mit einer Auflösung von 0,01 μΩ und hoher Genauigkeit, um defekte Schweißpunkte durch eine Hochgeschwindigkeitsmessung in nur 2 ms vom Start bis zum Ende zu erkennen. Das Erkennen eines erhöhten Widerstands an Übergängen ist unerlässlich, um erhöhte Wärmeentwicklung und somit Wärmeverluste beim Laden und Entladen zu vermeiden.

Der Multiplexer Z3003 ist auch für Anwendungen einsetzbar, bei denen Messungen mit mehreren Kontakten notwendig sind, zum Beispiel beim Prüfen der Schweißpunkte an den Anschlüssen von Batteriezellen. Setzen Sie einfach bis zu zwei Z3003-Einheiten in die Steckplätze an der Rückseite des RM3545-02 ein, und schon können Sie Vierleiter-Messungen an bis zu 20 Positionen durchführen.

Eingesetzte Geräte:

Widerstandsmessgerät mit Multiplexer-Option für mehrfache Scanner-Messungen.

Widerstandsmessgerät RM3545-02

Widerstandsmessgerät RM3545-02 mit großem Messbereich und Multiplexer-Option für Hochgeschwindigkeitsmessungen

  • Mehrpunktmessung
  • Max. Auflösung 0,01 μΩ, max. Prüfstrom 1 A
  • Messbereich 0,00 μΩ bis 1200 MΩ
  • Integrierte Kontaktprüfungsfunktion
  • Optionale Nutzung für Sammelschienenmessungen

Multiplexer für Mehrpunktmessungen Z3003

  • Ideal für den Aufbau eines automatischen Messsystems, um mehrere Kontaktfahnen im Produktionsprozess zu überprüfen.
  • Mit zwei Einheiten können an bis zu 20 Punkten Vierleitermessungen durchgeführt werden.

Widerstandsbereich 10 mΩ bis 1000 MΩ in 12 Schritten
[LP ON] Bereich 1000 mΩ bis 1000 Ω in 4 Schritten
Messgenauigkeit ±0.006 % rdg. ±0.001 % f.s.
Messstrom [LP OFF] 1 A bis 1 µA DC oder weniger, [LP ON] 1 mA bis 5 μA DC
Messgeschwindigkeit FAST (2.2ms) / MED (50Hz: 21ms, 60Hz: 18ms) / SLOW1 (102ms) / SLOW2 (202ms)
Funktionen Temperaturkorrektur, Kompensation der Offsetspannung (OVC) bei Messung geringer Widerstände
Schnittstelle Wählbar sind GP-IB (nur RM3545-01), RS-232C, Drucker (RS-232C) oder USB
