Messbeispiel

Sicheres Messen der Spannung und des Innenwiderstands von gestapelten Hochspannungsbatteriepaketen mit spezieller Messleitung.

Der BT3564 ist ein Batteriemessgerät für das parallele Messen des Innenwiderstands und der Batteriespannung für Eingangsspannungen von bis zu 1000 V. Die Messleitung L2110 für 1000 V kann breite Anschlussflächen, tiefe Elektroden und freiliegende Sammelschienen von Hochspannungsbatteriepaketen sicher und komfortabel messen.

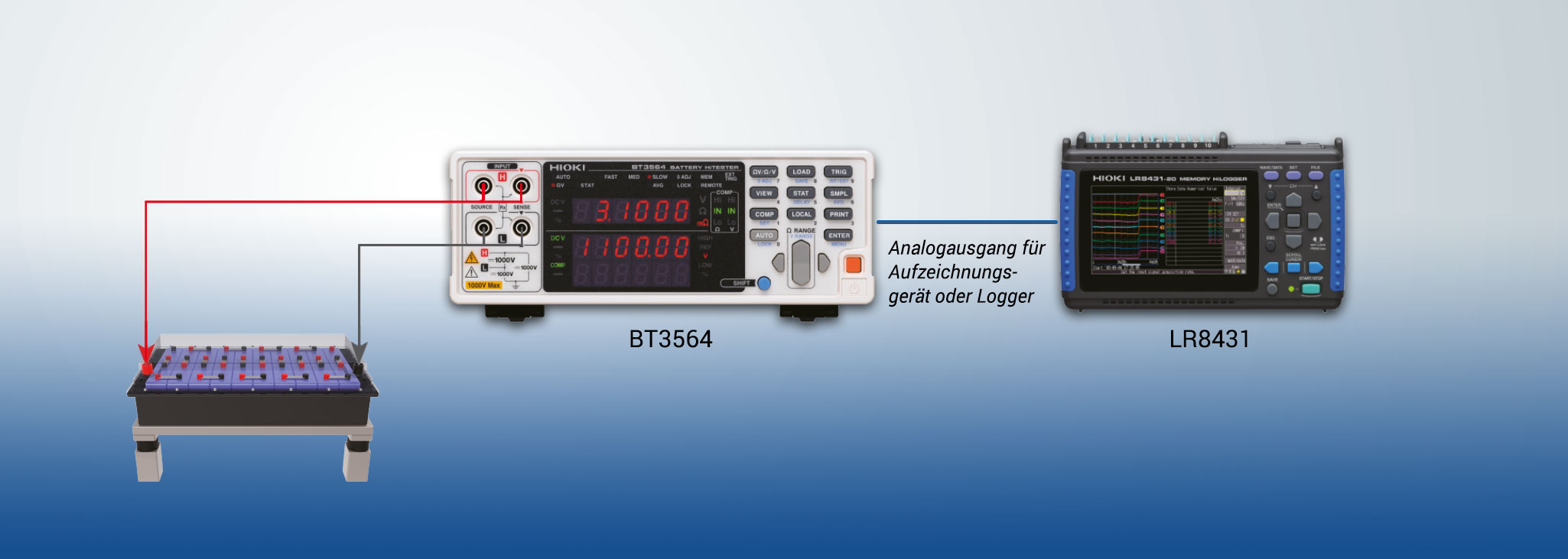

Der BT3564 kann die gemessenen Widerstandswerte analog ausgeben. In Kombination mit einem Aufzeichnungsgerät oder Datenlogger kann der Gesamtwiderstand über längere Zeit überwacht werden. Bei Qualitätsprüfungstests können der Innenwiderstand und die Temperatur einer Batterie gleichzeitig aufgezeichnet werden.

Eingesetzte Geräte

Batteriemessgerät mit hoher Störfestigkeit für bis zu 1000 V Eingangsspannung

Batteriemessgerät BT3564

  • Max. 1000 V Eingangsspannung für gestapelte Hochspannungsbatteriepakete
  • Sicheres und einfaches Messen von Hochspannungsbatteriepaketen
  • Überwachung des Gesamtwiderstands mit einem Datenlogger

Memory HiLogger LR8431-20

  • Highspeed-Datenlogger zum Aufzeichnen mehrerer Spannungs- und Temperaturkanäle
  • Vollständig isolierte Kanäle und hohe Störfestigkeit
  • Messintervall: 10 ms auf 10 Kanälen

Batteriemessgerät BT3564
Max. anlegbare Messspannung ± 1000 V DC Nenneingangsspannung
± 1000 V DC max. Nennspannung zur Erde
Widerstandsmessbereiche 3 mΩ (Auflösung 0,1 μΩ) bis 3 kΩ (Auflösung 0,1 Ω
Genauigkeit: ±0,5 % rdg ±5 dgt (Bereich von 30 mΩ bis 3 kΩ), ±0,5 % rdg. ±10 dgt. (3-mΩ-Bereich)
Frequenz der Prüfquelle: 1 kHz ±0,2 Hz
Spannungsmessbereiche 10 V DC (Auflösung: 10 µV) bis 1000 V DC (Auflösung: 1 mV)
Genauigkeit: ±0,01 % rdg ±3 dgt
Messdauer FAST: 12 ms, MEDIUM: 35 ms, SLOW: 253 ms
Komparatorfunktionen Ergebnis der Beurteilung: Hi/IN/Lo (Widerstand und Spannung werden unabhängig voneinander beurteilt)
Einstellungen: Oberer und unterer Grenzwert, Abweichung (%) vom Referenzwert
Ergebnisanzeige, Beeper, oder externer I/O-Ausgabe (Open-Collector, 35 V, 50 mA DC max.)
Kommunikationsschnittstelle Externer I/O, RS-232C, Drucker (RS-232C), GP-IB
