Messbeispiel

Beim Messen des Innenwiderstands einzelner Batterien wird die durch eine EIS-Messung erhaltene Kurve des Wechselstromwiderstands durch Analyse einer Äquivalentschaltung in Bulk- und Kontaktwiderstand aufgeteilt. Insbesondere bei All-Solid-State-Batterien muss die Impedanz über einen breiteren Frequenzbereich gemessen werden.


Zur Erfassung der Impedanzkurve werden Impedanzmessgeräte benötigt, die einen breiteren Frequenzbereich abdecken können.

Das IM3536 kann eine Impedanzkurve von 4 Hz bis 8 MHz erfassen. Für Impedanzmessungen im niedrigen Frequenzbereich empfehlen wir das IM3590, das Messungen ab 1 mHz durchführen kann.

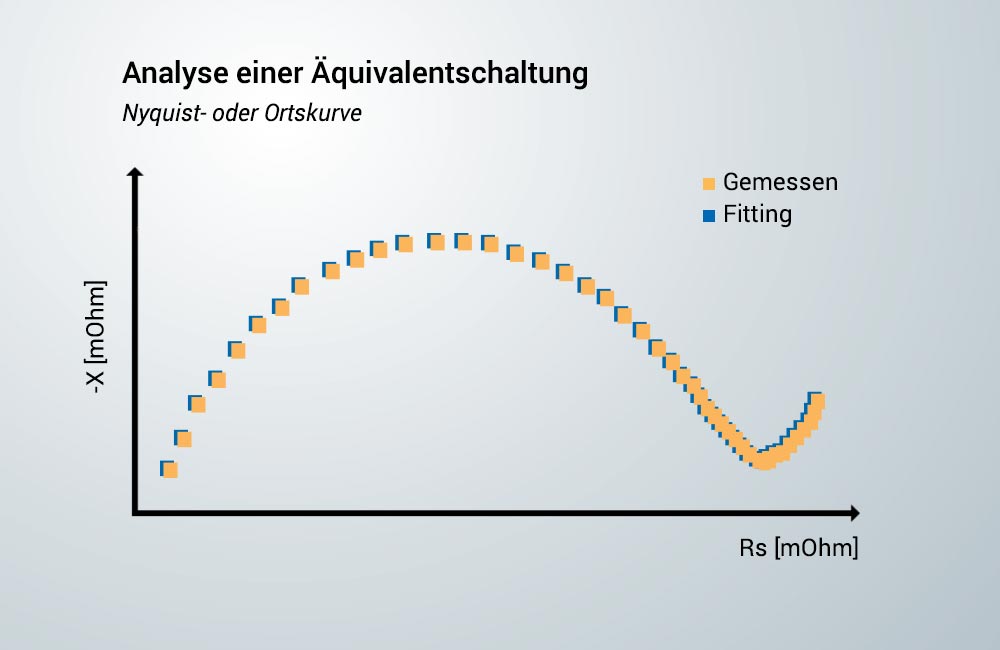

Ausgabedarstellung der Software „Equivalent Circuit Fitting“

„Multi-plot“ ist eine von zwei kostenfreien Web-Anwendungen von HIOKI, mit der ein Nyquist- oder Cole-Cole-Diagramm erstellt werden kann. Dazu muss lediglich eine Datei in Ihrem Webbrowser hochgeladen werden.

Die andere Anwendung ist ein sehr leistungsfähiges Analysetool namens „Equivalent Circuit Fitting“. Dieses Tool unterstützt Auswertung und Vergleich riesiger Datenmengen. Impedanzkurven, die sich nicht mit einer einfachen Äquivalentschaltung analysieren lassen, können anhand eines detaillierten Modells analysiert werden, um präzise Äquivalentschaltungsparameter zu erhalten.

Eingesetzte Geräte:

Chemischer Impedanzanalysator und LCR-Meter

Chemischer Impedanzanalysator IM3590

  • Messung des Innenwiderstands einer Batterie im lastfreien Zustand durch automatische Messung der Batteriespannung und Erzeugung der äquivalenten Gleichspannung.
  • Messungen mit Frequenzabtastung
  • Anzeige von Cole-Cole-Diagrammen

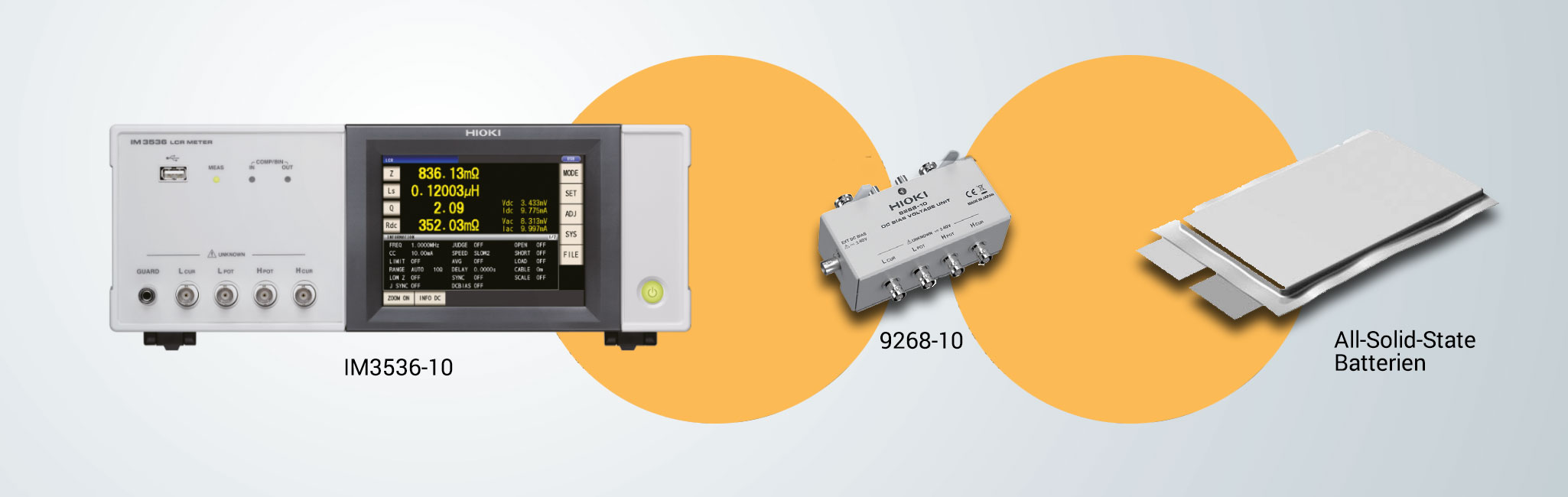

LCR-Meter IM3536 mit Prüfgestell 9268-10

  • Messungen bis zu 8 MHz mit Prüfgestell 9268-10 für einzelne Zellen und Module
  • Garantierter Genauigkeitsbereich ab 1 mΩ, Messung niedriger Impedanzen mit unerreichter Wiederholbarkeit

Chemischer Impedanzanalysator IM3590
Messfrequenz 1 mHz bis 200 kHz (fünfstellige Einstellung der Auflösung, Mindestauflösung 1 mHz)
Bereich 5 V (40 V mit DC-Vorspannungseinheit 9268-10 + externe Spannungsversorgung)
LCR-Meter IM3536
Messfrequenz 4 Hz bis 8 MHz (fünfstellige Einstellung der Auflösung, Mindestauflösung 10 mHz)
Bereich 100 mΩ bis 100 MΩ
Max. Batteriespannung 40 V (mit DC-Vorspannungseinheit 9268-10 + externe Spannungsversorgung)
