Esempio di misurazione

Nel misurare l'impedenza interna di singole batterie, la curva di impedenza in CA ottenuta dalla misurazione della EIS è suddivisa in impedenza di massa e impedenza di interfaccia mediante l'analisi dei circuiti equivalenti. In particolare, per le batterie completamente allo stato solido è necessario misurare l'impedenza su un range di frequenza più ampio.


Per acquisire la curva di impedenza in CA sono necessari strumenti di misura dell’impedenza in grado di scansionare un range di frequenza più ampio.

L’IM3536 è in grado di acquisire una curva di impedenza da 4 Hz a 8 MHz. Per le misure dell’impedenza a basse frequenze si consiglia l’IM3590, che è in grado di misurare partendo da 1 mHz.

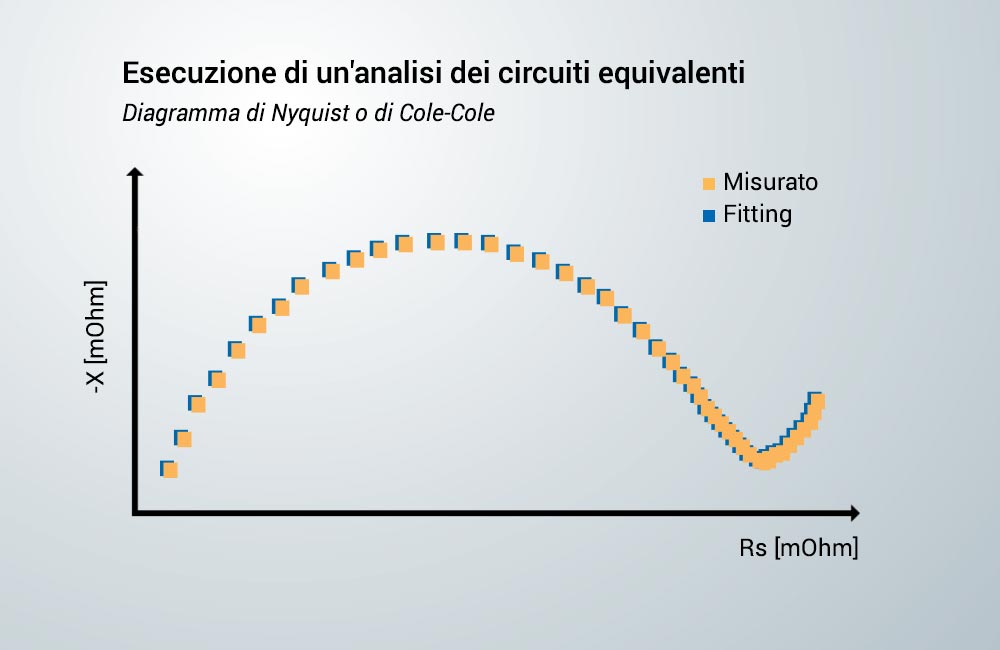

Immagine di confronto con circuito equivalente standard

Il “Multi-plot“ è una delle due applicazioni Web gratuite fornite da HIOKI che permettono di tracciare un diagramma di Nyquist o di Cole-Cole semplicemente caricando un file nel browser Web.
L’altra applicazione è un potente strumento di analisi detto «Equivalent Circuit Fitting» (circuito equivalente standard). Questo strumento assiste nell’analisi e nel confronto di grandi quantità di dati. Le curve di impedenza che non possono essere analizzate con un semplice circuito equivalente possono essere analizzate con un modello dettagliato per ottenere precisi parametri del circuito equivalente.

Strumentazione utilizzata:

Misuratore d'impedenza chimica e ponte LCR

Misuratore d'impedenza chimica IM3590

  • Misurazione della resistenza interna di una batteria in assenza di carico mediante misurazione automatica della tensione della batteria e generando la stessa tensione in CC
  • Funzionalità di misura con scansione di frequenza
  • Funzionalità di visualizzazione del diagramma di Cole-Cole

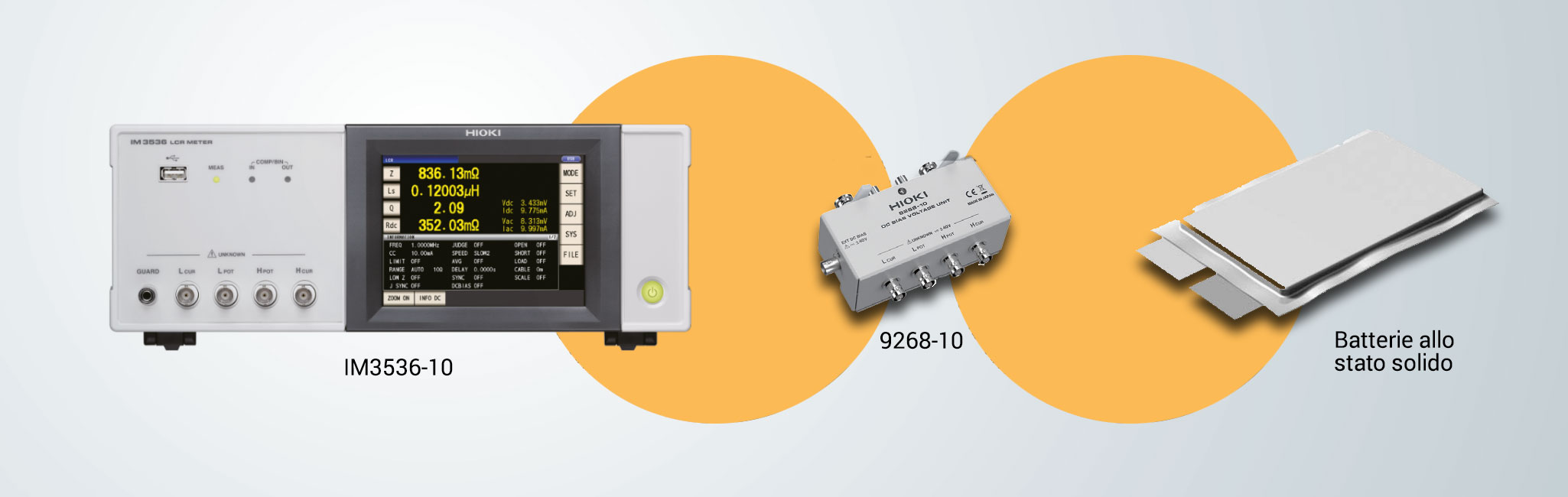

Ponte LCR IM3536 con dispositivo di prova 9268-10

  • Misurazione fino a 8 MHz con il dispositivo di prova 9268-10 per test di singole celle e moduli.
  • Range di precisione garantito a partire da 1 mΩ, misura a bassa impedenza con ripetibilità senza eguali

Misuratore d'impedenza chimica IM3590
Frequenza di misura Da 1 mHz a 200 kHz (risoluzione dell'impostazione a 5 cifre, risoluzione minima 1 mHz)
Portata 5 V (40 V con modulo CC per tensione di polarizzazione 9268-10 + alimentatore esterno)
Ponte LCR IM3536
Frequenza di misura Da 4 Hz a 8 MHz (risoluzione dell'impostazione a 5 cifre, risoluzione minima 10 mHz)
Portata Da 100 mΩ a 100 MΩ
Tensione massima della batteria 40 V (con modulo CC per tensione di polarizzazione 9268-10 + alimentatore esterno)
