Esempio di misura

È importante stabilire un efficiente ambiente di test con un generatore di tensione in grado di fornire alimentazione elettrica, carico elettronico e funzionalità DMM in un unico pacchetto.

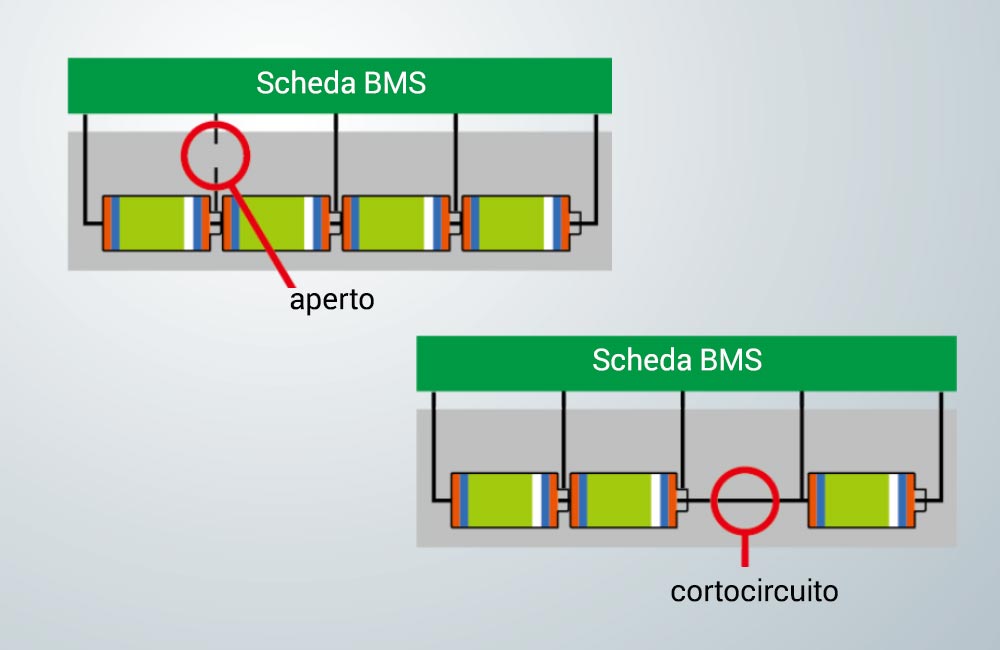

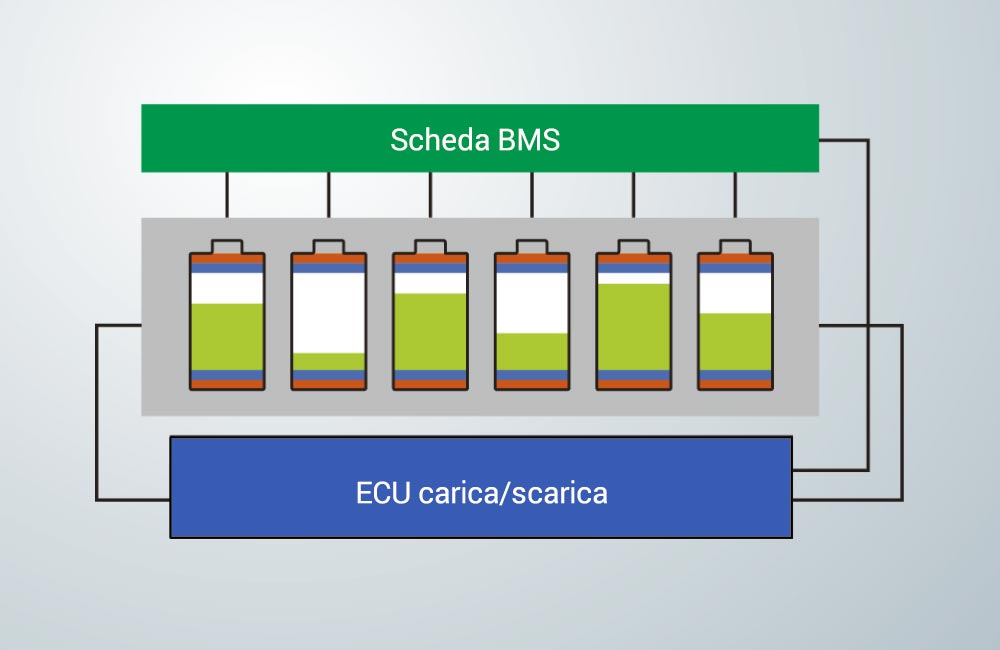

La funzione di base di un BMS è gestire gli squilibri di carica e scarica della batteria e rilevare anomalie di circuito aperto/cortocircuito. Per garantire un’adeguata funzionalità BMS è necessario validare il BMS

a livello di scheda prima di installare lo con le batterie LIB; ciò è possibile utilizzando un simulatore di batteria, che è molto più sicuro rispetto all’utilizzo di batterie vere e proprie o alimentatori separati.

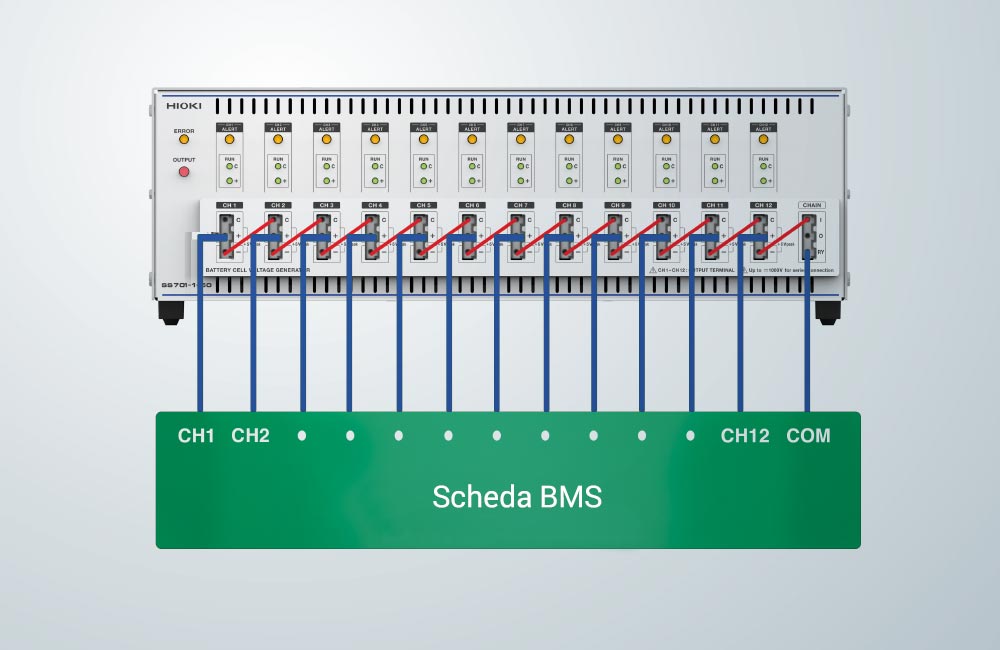

Esempio di collegamento a 12 canali

Per eseguire un test efficace del BMS, è necessario integrare un simulatore di batteria sicuro e preciso nel processo produttivo, completo di tutte le funzioni necessarie per i controlli in uscita della scheda BMS. L’SS7081-50 è un generatore di tensione per celle di batteria a 12 canali che fornisce alimentazione elettrica, carico elettronico e funzionalità DMM in un singolo apparecchio. La semplice architettura del sistema permette di creare un ambiente di validazione della funzionalità del BMS con maggiore sicurezza, convenienza e produttività come mai prima d’ora.

Strumentazione utilizzata:

Generatore di tensione per celle di batteria SS7081-50

Battery Cell Voltage Generator SS7081-50

  • Simulazione del comportamento della cella su singoli canali, con 12 canali
  • Creazione di un ambiente per modulo su larga scala con una tensione in serie fino a 1000 V (5 V/canale × 200 canali)
  • Creazione di un ambiente di validazione BMS ad alta precisione in facilità e sicurezza

Range di uscita Tensione CC: da 0,0000 V a 5,0250 V
Corrente di uscita massima: ±1,00000 A
Precisione dell’uscita in tensione ±0,0150% dell’impostazione ±500 μV
Precisione di misura della tensione ±0,0100% della lettura ±100 μV
Precisione di misura di corrente Range 1 A: ±0,0700% della lettura ±100 μA
Range 100 μA: ±0,0350% della lettura ±10 nA
Interfacce LAN
