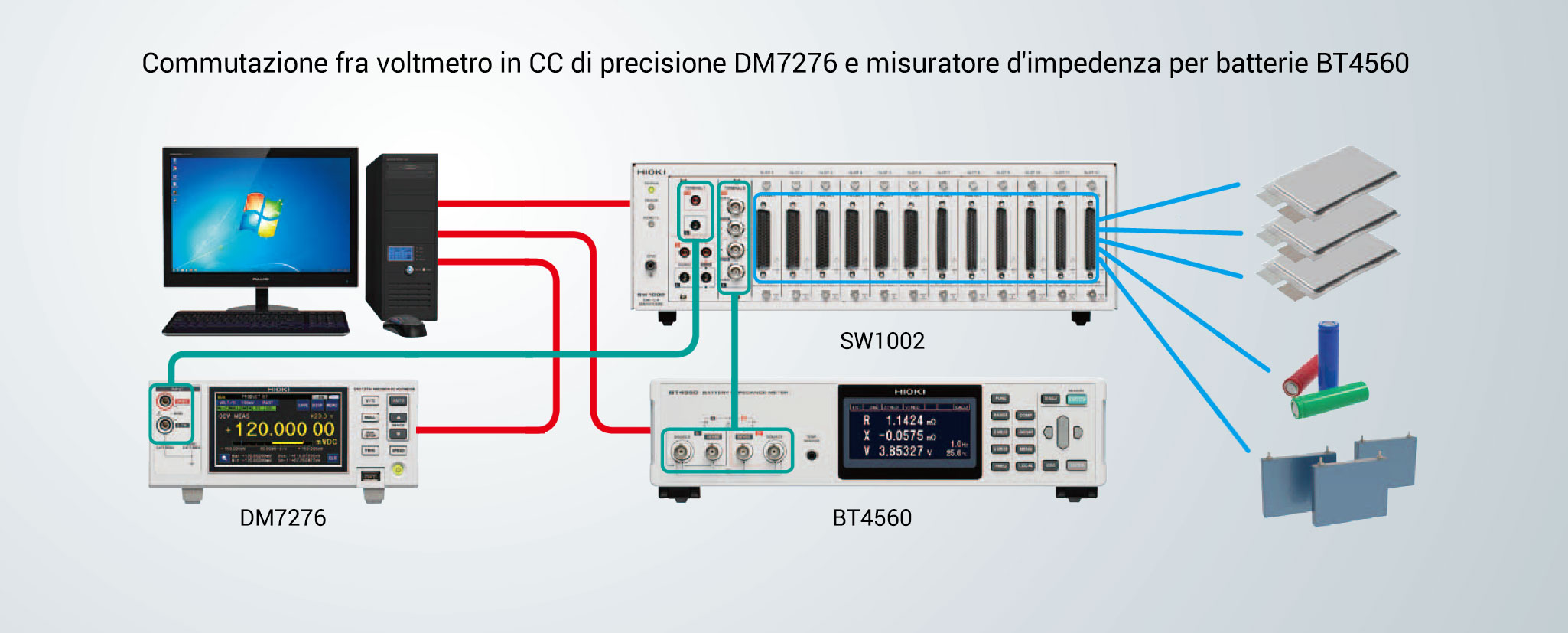

Esempio di misurazione

Il multi scanner evita di ricollegare una ad una le celle della batteria per eseguire la misura e consente di integrare le misure provenienti da strumenti diversi.


Poiché le caratteristiche elettriche delle batterie cambiano per via delle variazioni di temperatura e altri fattori, ciascuna batteria deve essere misurata nelle stesse condizioni nel più breve tempo possibile. Gli scanner di HIOKI possono essere collegati a due strumenti di misura, che misurano in sequenza le batterie collegate con elevata precisione. Questa soluzione, inoltre, è consigliata per i test ciclici delle celle, in quanto permette di eseguire le misure senza cambiare la configurazione delle celle nella camera.

Gli scanner di HIOKI sono compatibili con una gran varietà di dispositivi di misura ad alta precisione come tester per batterie, misuratori d’impedenza o misuratori di resistenza.

I vantaggi del circuito con scanner switch SW100x:

  • Progettato per ridurre al minimo gli errori di misura
  • Acquisizione di dati affidabili e precisi
  • Maggiore efficienza di misura
  • Riduzione delle correnti parassite e del rumore

Strumentazione utilizzata:

Switch Mainframe per test di batterie multicanale con tester per batterie e misuratori di impedenza e resistenza

Switch mainframe SW1001

  • Numero di slot per moduli: 3
  • A 2 fili, 22 – 66 canali
  • A 4 fili, 11 – 33 canali
  • A 4 coppie di terminali, 6 – 18 canali

Mainframe interruttori SW1002

  • Numero di slot per moduli: 12
  • A 2 fili, 22 – 264 canali
  • A 4 fili, 11 – 132 canali
  • A 4 coppie di terminali, 6 – 72 canali

Moduli supportati Modulo multiplexer SW9001 (a 2 fili/4 fili)
Modulo multiplexer SW9002 (a 2 fili/4 coppie di terminali)
Strumenti collegabili Max. 2 unità
Strumenti a 2 fili + strumento a 4 fili o strumenti a 2 fili + strumenti a 4 coppie di terminali
Tensione di ingresso massima 60 V DC, 30V AC rms, 42.4 V picco
Interfacce di comunicazione LAN, USB, RS-232C
Tempo di commutazione canale 11 ms (tempo di misura escluso)
Strumenti di misura supportati BT3561A, BT3562A, BT3563A, BT4560, IM3590, RM3545, RM3544-01
Software Software applicativo gratuito per PC, compatibilità LabVIEW
