Esempio di misurazione

Le reazioni chimiche nelle batterie coinvolgono diversi processi e ciascun processo ha una propria velocità di reazione. Scansionando la frequenza e misurando l'impedenza è possibile valutare separatamente le caratteristiche di ciascuna parte. Questo consente di individuare i fattori di deterioramento della batteria.

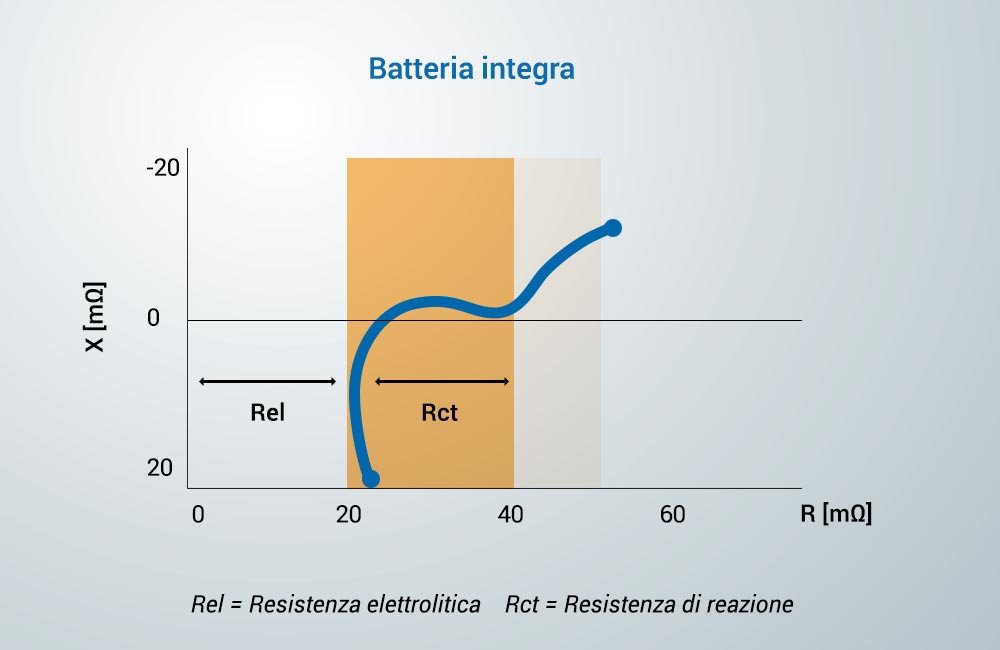

Dati di misura per batterie integre

Alcune batterie agli ioni di litio ad alta capacità hanno un’impedenza interna inferiore a 1 mΩ. Il BT4560 è in grado di misurare impedenze bassissime di 1 mΩ o meno con stabilità e ripetibilità. Il metodo a quattro coppie di terminali riduce gli effetti dei campi magnetici indotti, come il percorso dei cavi, le correnti parassite causate dal metallo circostante e le interferenze quando più unità sono in uso contemporaneamente.

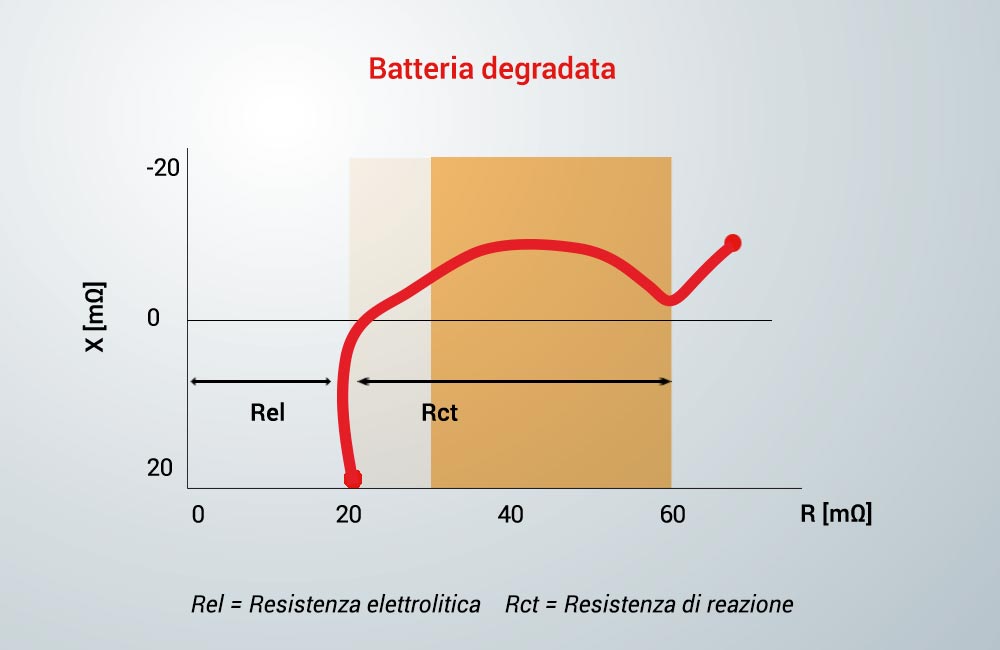

Dati di misura per batterie degradate

Rispetto al metodo convenzionale a quattro terminali, la stabilità dello strumento di misura incorporato nella linea di produzione è migliorata.

Misurazione efficiente grazie alla combinazione di HIOKI BT 4560 e SW 1001

Configurazione ottimale per una soluzione che riduce i tempi per la misura: un switch mainframe interruttori, il tester di impedenza della batteria BT4560 e un dispositivo di prova per la batteria a 6 canali. La EIS (spettroscopia di impedenza elettrochimica) per ciascuna delle sei batterie LIB di taglia 18650 viene misurata automaticamente e gestita da switch mainframe SW1001.

Strumentazione utilizzata:

Misuratore d'impedenza per batterie BT4560

Misuratore d'impedenza per batterie BT4560 con funzione di scansione della frequenza

  • Misura dell’AC-IR a bassa frequenza per gestire la resistenza di reazione della batteria
  • Garantisce la qualità delle celle di batteria misurando l’impedenza interna a bassa frequenza pari a 1 Hz o inferiore
  • Misure estremamente affidabili per batterie a bassa impedenza
  • Funzione integrata di controllo del contatto

Mainframe interruttori SW1001

  • Modulo multiplexer per fornire una rapida misura multicanale della EIS della batteria, fino a 18 canali
  • Circuiteria semplice per facilitare il cablaggio per la misura dell’impedenza riducendo al minimo gli errori fra i canali
  • Facile avvio di più misure della EIS con software applicativo gratuito per PC

Tensione di ingresso ammissibile Fino a 5 V
Misura dell'impedenza Parametri: R, X, Z, θ, frequenza: da 0,1 Hz a 1050 Hz, portate di misura: 3,0000 mΩ, 10,0000 mΩ, 100,000 mΩ
Corrente di prova: Portata 3 mΩ: 1,5 Arms, portata 10 mΩ: 500 mArms, portata 100 mΩ: 50 mArms
Testing current: 3 mΩ range: 1.5 Arms, 10 mΩ range: 500 mArms, 100 mΩ range: 50 mArms
Misura della tensione Portata di misura: 5,00000 V (portata singola), tempo di misura: da 0,1 s (veloce) a 1,0 s (lento)
Misura della temperatura Portata: da -10,0 °C a 60,0 °C, tempo di misura: 2,3 s
Precisione base Z: ±0,4% rdg. θ: ±0,1°, V: ±0,0035 % rdg. ±5 dgt. , temperatura: ±0,5 °C (da 10,0 a 40,0 °C)
Funzioni Comparatore, auto-calibrazione, ritardo di campionamento, controllo del contatto, errore corrente di misura e altre
Interfaccia RS-232C/USB (porta COM virtuale) * Non utilizzabili simultaneamente
EXT. I/O (NPN/PNP commutabili)
EXT. I/O (NPN/PNP can be switched)
