Esempio di misurazione

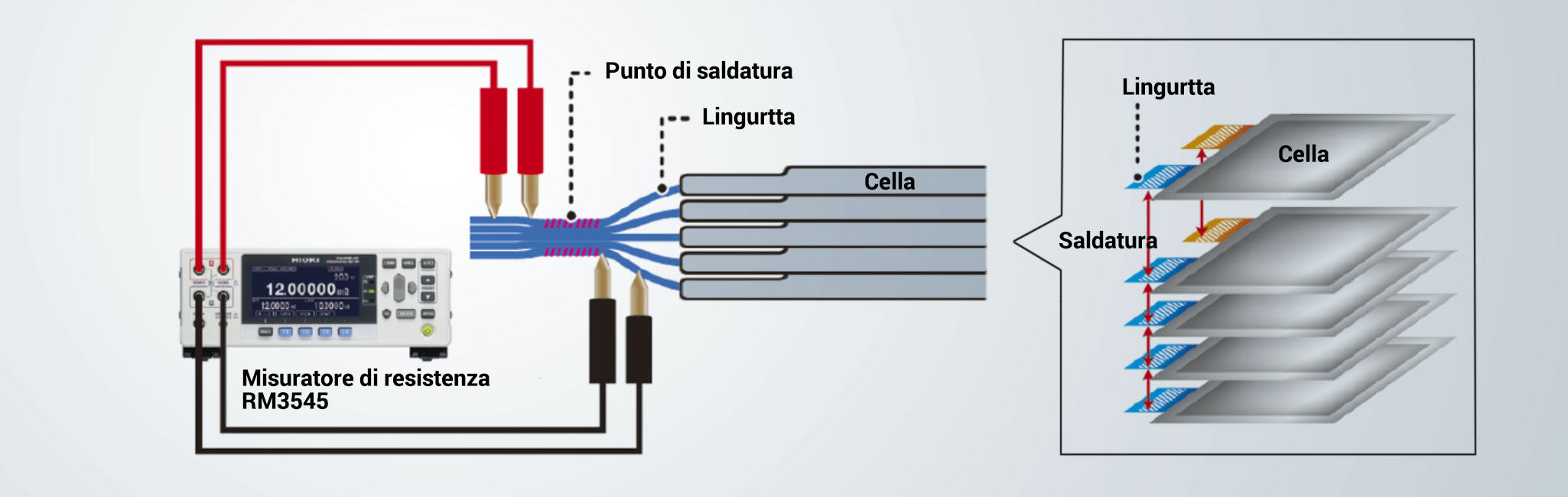

Le connessioni saldate dovrebbero avere una resistenza di contatto inferiore a 0,1 mΩ. L'RM3545-02, in combinazione con un multiplexer opzionale, è in grado di eseguire misure della resistenza a 4 morsetti per un massimo di 20 punti per verificare questa qualità.


L’RM3545 è lo strumento di misura ottimale con risoluzione di 0,01 μΩ e alta precisione che permette di identificare le saldature difettose con una misura ad alta velocità in appena 2 ms dall’inizio alla fine. Identificare un aumento della resistenza sulle giunzioni è fondamentale per evitare un aumento del calore e, quindi, una perdita di energia durante la carica e la ricarica.

L’utilizzo dell’Unità multiplexer Z3003 assicura la fruibilità in applicazioni che richiedono misure multi-contatto, ad esempio per il test di saldature dei morsetti delle batterie sulle celle. È sufficiente inserire fino a due unità Z3003 negli slot sul retro dell’RM3545-02 per abilitare misure di scansione per un massimo di 20 punti con misura a 4 morsetti.

Strumentazione utilizzata:

Milliohmetro con opzione multiplexer per misure a scansione multipla

Milliohmetro RM3545-02

Milliohmetro RM3545-02 con range di misura esteso e opzione multiplexer per misure ad alta velocità

  • Test multi-punto
  • Risoluzione max. 0,01 μΩ, corrente di test max. 1 A
  • Intervallo di misura da 0,00 μΩ a 1200 MΩ
  • Funzione integrata di controllo del contatto
  • Possibilità di uso opzionale per misura di barre collettrici

Multiplexer per misura multi-punto Z3003

  • L’ideale per creare un sistema automatico di misura per il processo produttivo con scansione di piastre batteria multiple.
  • Due unità permettono la misura a scansione per un di un massimo di 20 punti con misura a 4 morsetti.

Intervallo di resistenza Da 10 mΩ a 1000 MΩ, 12 livelli
[LP ON] da 1000 mΩ a 1000 Ω, 4 livelli
Precisione di misura ±0.006 % rdg. ±0.001 % f.s.
Corrente di test [LP OFF] da 1 A a 1 µA CC o meno, [LP ON] da 1 mA a 5 μA CC
Velocità di misura VELOCE (2,2 ms) / MED (50 Hz: 21 ms, 60 Hz: 18 ms) / LENTA1 (102 ms) / LENTA2 (202 ms)
Funzioni Correzione della temperatura, compensazione della tensione di offset (OVC) per misurazione di bassa resistenza
Interfaccia A scelta fra GP-IB (solo RM3545-01), RS-232C, stampante (RS-232C) o USB
