Esempio di misurazione

La misura simultanea della resistenza interna e della OCV permette di verificare la qualità di celle, moduli o pacchi batteria con tester per batterie, l'ideale per il controllo qualità in linee di produzione.


La serie BT356xA misura la resistenza interna sulla base del metodo AC-IR. Questo permette di accorciare i tempi di misurazione e, inoltre, di raggiungere risultati di misurazione ad alta ripetibilità.

Inoltre è possibile misurare contemporaneamente l’OCV. La serie BT356xA può essere utilizzata su linee di produzione in serie per eseguire controlli di Pass/Fail e smistamento sulla base delle specifiche delle batterie in brevi periodi di tempo.

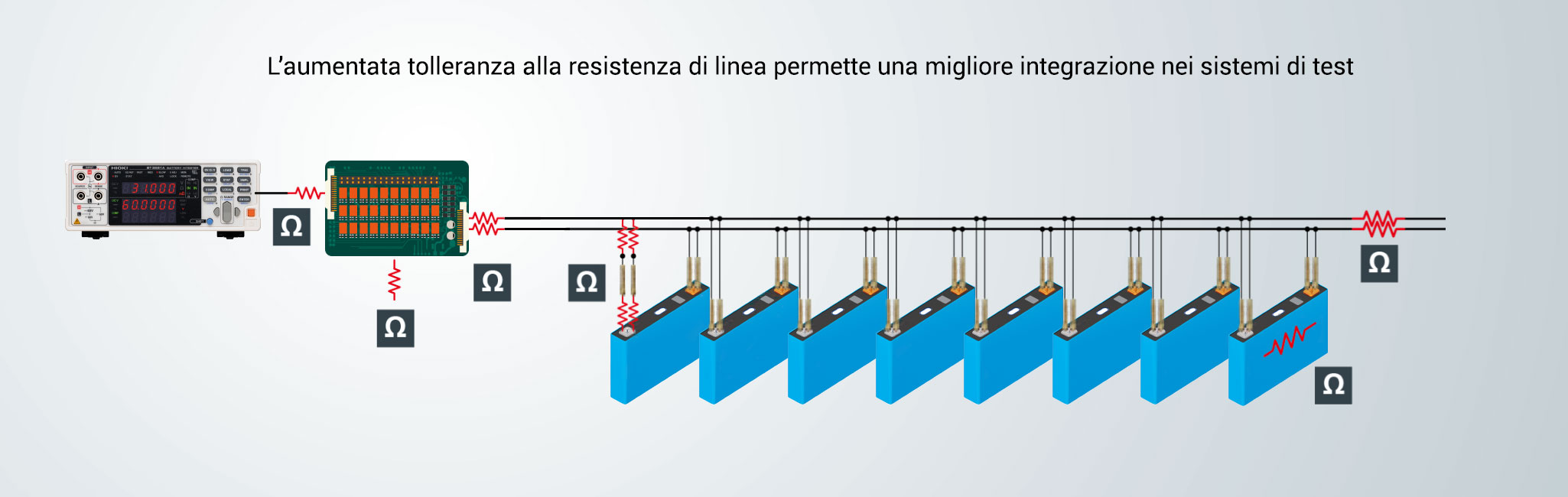

La nuova serie BT356xA migliora drasticamente le tolleranze per la resistenza di linea rispetto ai modelli precedenti. Questo miglioramento permette di costruire facilmente sistemi di test migliori con vantaggi notevoli:

  • Più opzioni relè
  • Meno sostituzioni di sonde
  • Possibilità di utilizzare cavi di misura più lunghi e sottili*

*È possibile utilizzare cavo AWG 29 (0,064 mm²) equivalente a 2,2 Ω su 8 m di andata e ritorno con il range a 3 mΩ o 30 mΩ

Tester per batterie, ideali per il controllo qualità in linee di produzione

Tester per batterie 3561 (22VCC), BT3561A (60VCC), BT3562A (100VCC), BT3563A (300VCC), BT3564 (1000VCC)

  • Misura della resistenza interna e OCV ad alta velocità
  • Vasta gamma per le tensioni di batteria più svariate
  • Riduzione dei costi di sviluppo del sistema di test e delle ore di manodopera di gestione grazie al miglioramento delle tolleranze per la resistenza di linea

Specifiche BT3562A (vedere il link per le specifiche degli altri modelli della serie BT356x)
Range di misura della resistenza Da 3,0 mΩ a 3 kΩ Precisione base: ±0,5% rdg ±10 dgt(range 3 mΩ), ±0,5% rdg ±5 dgt(range 30 mΩ o più)
Range di misura della tensione 6 V, 60 V, 100 V CC
Precisione base: ±0,01% rdg. ±3 dgt
Tempo di risposta 10 ms
Periodo di campionamento ΩV (60 Hz): 8 ms (EX.VELOCE), 24 ms (VELOCE), 70 ms (MEDIA), 253 ms (LENTA)
Interfacce LAN, RS-232C, EXT I/O
