Exemple de mesure

Mesurez la résistance interne et l'OCV simultanément pour vérifier la qualité des cellules, modules ou packs de batterie avec des testeurs de batterie parfaitement adaptés aux tests sur les lignes de production.


La série BT356xA permet de mesurer la résistance interne par la méthode AC-IR. Les temps de mesure sont plus courts et la répétabilité des mesures est meilleure

Il est également possible de mesurer simultanément l’OCV. La série BT356xA peut être utilisée dans les lignes de production de masse pour inspecter et trier les batteries en fonction de leurs spécifications en un court laps de temps.

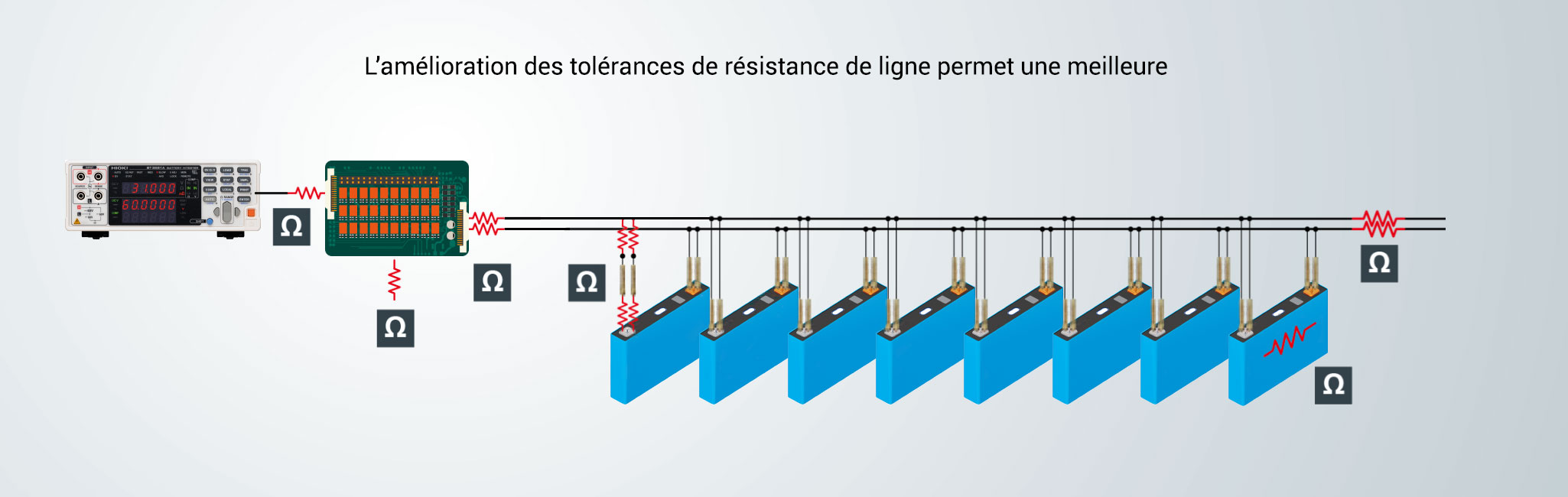

Les tolérances de la nouvelle série BT356xA ont été considérablement améliorées par rapport aux modèles précédents. Grâce à cette amélioration, il est beaucoup plus facile de concevoir des systèmes de tests plus efficaces avec de nombreux avantages :

  • Plus d’options de relais
  • Remplacements de sondes moins fréquents
  • Possibilité d’utiliser des câbles de mesure plus longs et plus fins

*Un fil de calibre 28 AWG (0,064 mm²) équivalent à 2,2 Ω sur un aller-retour de 8 m peut être utilisé avec la plage 3 mΩ ou 30 mΩ

Équipement utilisé:

Testeurs de batterie parfaits pour tester les lignes de production

Testeur de batterie 3561 (22VDC), BT3561A (60VDC), BT3562A (100VDC), BT3563A (300VDC), BT3564 (1000VDC)

  • Mesures rapides de l’OCV et de la résistance interne
  • Plages de mesure étendues pour s’adapter à différentes tensions de batterie
  • Réduction des coûts de développement du système de test et des heures de gestion grâce aux meilleures tolérances de mesure de la résistance de la ligne

Spécifications techniques du BT3562A (voir les liens pour les spécifications des autres modèles de la série BT356x)
Plages de mesure de la résistance 3,0 mΩ to 3 kΩ Précision : ±0,5% rdg ±10 dgt(plage 3 mΩ), ±0,5% rdg ±5 dgt(plage 30 mΩ ou plus)
Plages de mesure de tension 6 V, 60 V, 100 V CC
Précision : ±0,01% rdg. ±3 dgt
Temps de réponse 10 ms
Période d’échantillonnage ΩV (60 Hz) : 8 ms (EXTRA RAPIDE), 24 ms (RAPIDE), 70 ms (MOYEN), 253 ms LENT)
Interfaces LAN, RS-232C, E/S EXT
