Exemple de mesure

Lors de la mesure d'impédance interne de batteries individuelles, la courbe d'impédance CA obtenue par mesure EIS est composée de l’impédance globale et de l’impédance d'interface, par une analyse de circuit équivalent. Pour les batteries solides, il est particulièrement important de mesurer l’impédance sur une plus large plage de fréquence.


Il est nécessaire d’utiliser des instruments de mesure d’impédance capables d’utiliser une plage de fréquences plus large pour lire la courbe d’impédance CA.

IM3536 peut mesurer une courbe d’impédance entre 4 Hz et 8 MHz. Pour les mesures d’impédance à basses fréquences, nous recommandons l’IM3590, qui peut mesurer à partir de 1 mHz.

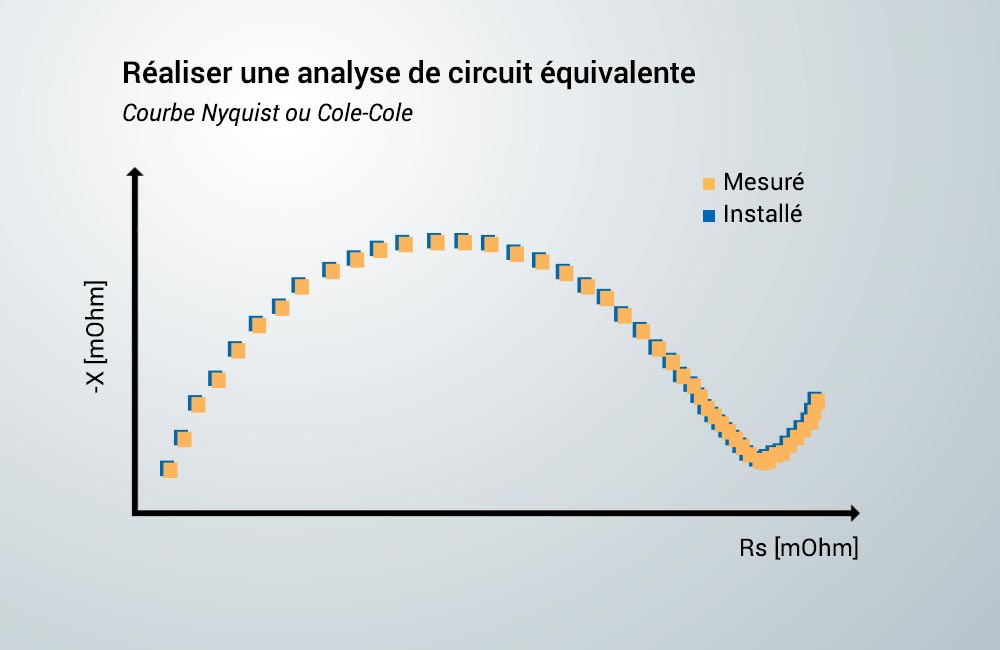

Image tirée d’une analyse de circuit équivalent

« Multi-plot“ est l’une des deux applications web gratuites fournies par HIOKI qui vous permet de tracer une courbe Nyquist ou Cole-Cole simplement en téléchargeant un fichier dans votre navigateur Web. La deuxième application est un outil d’analyse très puissant appelé « Equivalent Circuit Fitting ». Il permet l’analyse et la comparaison de grandes quantités de données. Les courbes d’impédance qui ne peuvent pas être analysées avec un circuit équivalent simple peuvent être analysées avec un modèle détaillé pour obtenir des paramètres de circuit équivalents précis.

Équipement utilisé:

Analyseur d’impédance chimique et pont RLC

Analyseur d’impédance chimique IM3590

  • Mesurez la résistance interne d’une batterie à vide en mesurant automatiquement la tension de la batterie et en générant la même tension continue
  • Capacité de mesure sur une large plage de fréquences
  • Affichage de la courbe de Cole-Cole

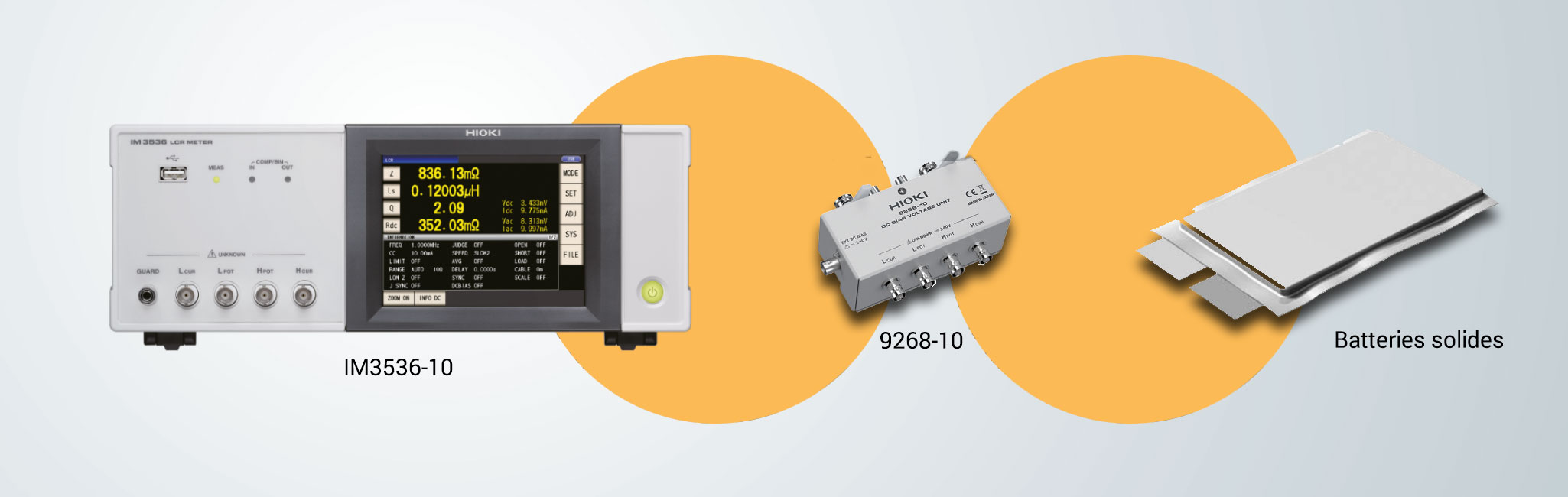

Pont RLC IM3536 avec accessoire de test 9268-10

  • Mesurez jusqu’à 8 MHz avec l’accessoire de test 9268-10 pour tester les cellules individuelles et les modules.
  • Plage de précision garantie à partir de 1 mΩ, mesure à faible impédance avec une répétabilité inégalée

Analyseur d’impédance chimique IM3590
Fréquence de mesure 1 mHz à 200 kHz (résolution à 5 chiffres, résolution minimale 1 mHz)
Plage 5 V (40 V avec unité de tension de polarisation CC 9268-10 + alimentation externe)
Pont RLC IM3536
Fréquence de mesure 4 Hz à 8 MHz (résolution à 5 chiffres, résolution minimale 10 mHz)
Plage 100 mΩ à 100 MΩ
Tension max de batterie 40 V (avec unité de tension de polarisation CC 9268-10 + alimentation externe)
