Exemple de mesure

Mesurez en toute sécurité la tension et la résistance interne des blocs de batteries empilés ayant une capacité de tension élevée à l'aide d'une sonde dédiée.

Le BT3564 est un testeur de batterie pour la mesure simultanée de la résistance interne et de la tension d’une batterie avec une tension d’entrée maximale de 1000 V. La sonde L2110 pour 1000 V permet d’effectuer des mesures en toute sécurité et confortablement sur des batteries à haute tension dotées de bornes écartées, d’électrodes profondes et de busbars exposées.

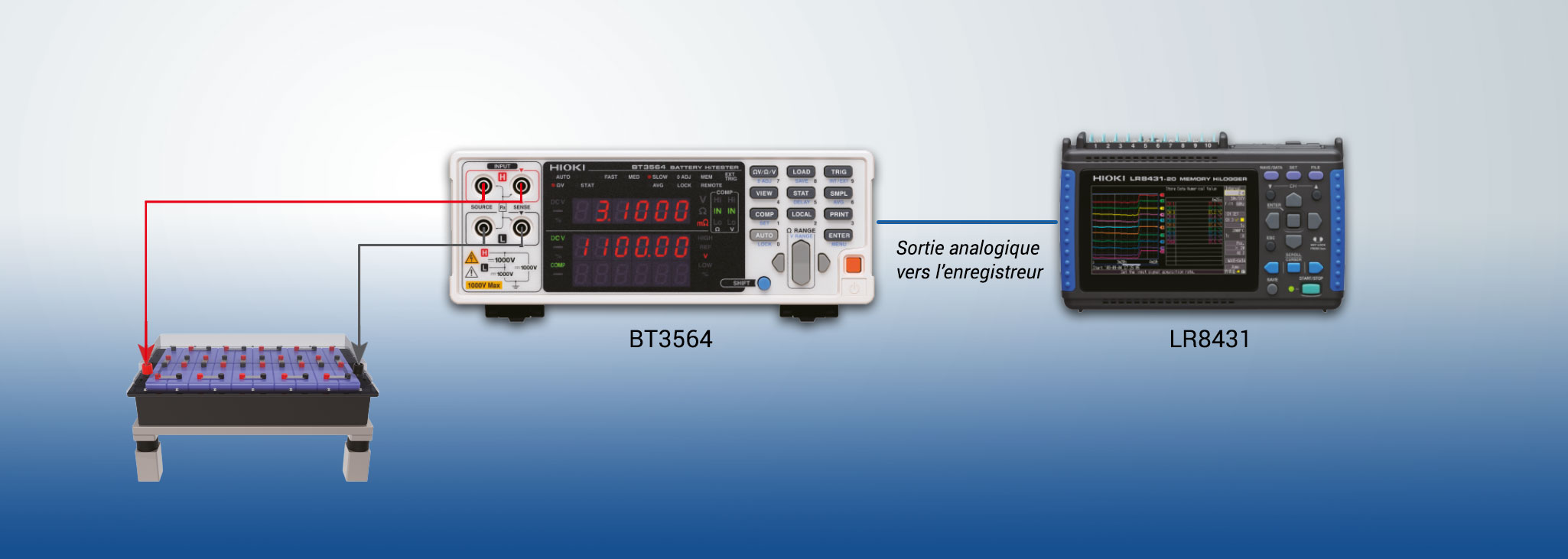

Le BT3564 est équipé d’une fonction de sortie analogique pour les mesures de résistance. Couplé à un enregistreur de données, il permet un suivi à long terme de la valeur totale de la résistance. Dans les tests d’évaluation de la qualité de packs batteries, il est possible d’enregistrer simultanément la résistance interne et la température de la batterie.

Équipement utilisé:

Testeur de batterie avec une résistance élevée au bruit et une tension d'entrée jusqu'à 1000 V

Testeur de batterie BT3564

  • Entrée 1000 V max pour les piles à combustible à haute tension
  • Mesurez facilement et en toute sécurité les packs-batteries haute tension
  • Surveillez la résistance totale via l’enregistreur de données

Enregistreur de données ultra-portable LR8431-20

  • Enregistreur de données ultra-rapide pour l’enregistrement de plusieurs canaux de tension et de température
  • Isolation complète entre les canaux et forte résistance au bruit
  • Vitesse d’échantillonnage de 10 ms sur tous les canaux

Testeur de batterie BT3564
Tension de mesure appliquée max Tension d'entrée nominale ± 1000 VCC
tension nominale à la terre max ± 1000 VCC
Plages de mesure de la résistance 3 mΩ (résolution 0,1 μΩ) à 3 kΩ (résolution 0,1 Ω
Précision : ±0,5 % rdg. ±5 dgt. (plage de 30 mΩ à 3 kΩ), ±0,5 % rdg. ±10 dgt. (plage 3 mΩ)
Fréquence de test : 1 kHz ±0,2 Hz
Plages de mesure de tension 10 VCC (résolution : 10 µV) à 1000 VCC (résolution : 1 mV)
Précision : ±0,01 % rdg. ±3 dgt.
Temps d’échantillonnage RAPIDE : 12 ms, MOYEN : 35 ms, LENT : 253 ms
Fonctions de comparaison Appréciation du résultat Hi/IN/Lo (résistance et tension jugées indépendamment)
Réglages : Limite supérieure et inférieure, écart (%) par rapport à la valeur de référence
Affichage des résultats, signal sonore ou sortie E/S externe (collecteur ouvert, 35 V, 50 mA CC max.)
Communication I/F E/S externes, RS-232C, imprimante (RS-232C), GP-IB
