Exemple de mesure

Les réactions chimiques dans les batteries impliquent plusieurs processus et chaque processus a sa propre vitesse de réaction. Avec un balayage en fréquences et en mesurant l'impédance correspondante, les caractéristiques de chaque pièce peuvent être évaluées séparément. Cela permet d'identifier les facteurs de détérioration de la batterie.

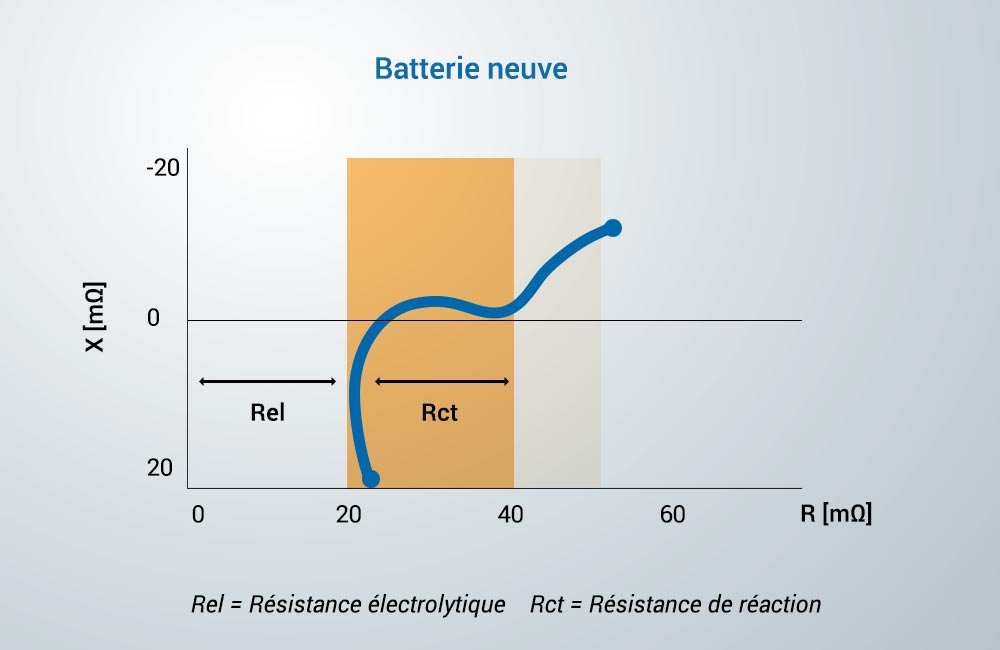

Données mesurées pour des batteries intactes

Certaines batteries lithium-ion haute capacité ont une impédance interne inférieure à 1 mΩ. Le BT4560 peut mesurer des impédances ultra-faibles de 1 mΩ ou moins de manière stable et répétable. La méthode à quatre paires de bornes réduit les effets des champs magnétiques induits, tels que l’acheminement des câbles, les courants de Foucault causés par le métal environnant et les interférences lorsque plusieurs unités sont utilisées simultanément.

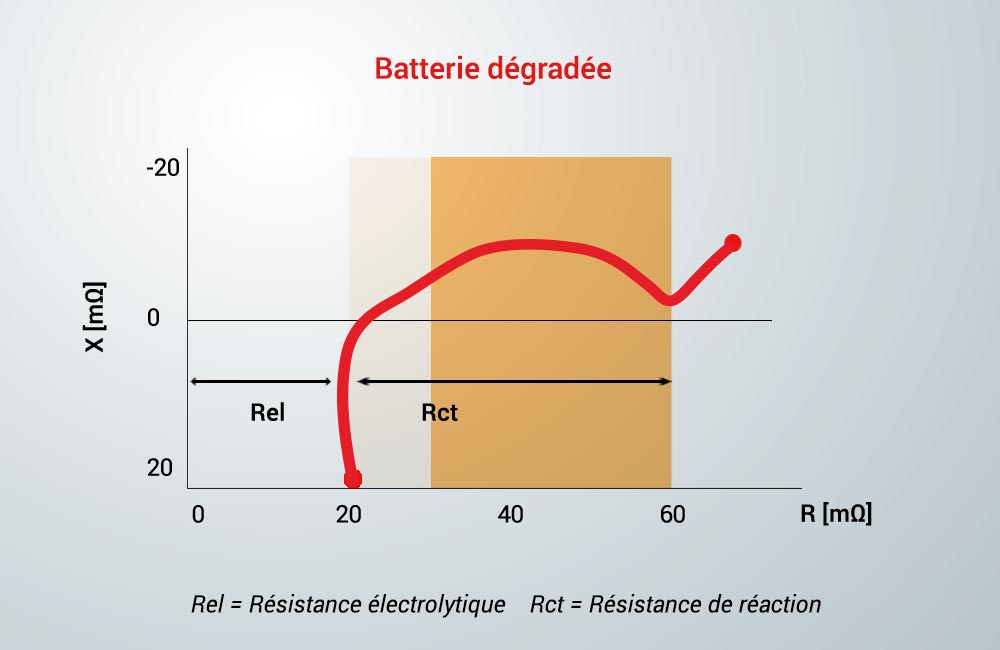

Données mesurées pour les batteries dégradées

Par rapport à la méthode conventionnelle à quatre bornes, la stabilité de l’instrument de mesure intégré à la ligne de production est améliorée.

Effectuez des mesures efficaces en associant le HIOKI BT4560 et le SW1001

Configuration optimale pour une solution de mesure permettant de gagner du temps : une unité centrale de commutation, le testeur d’impédance de batterie BT4560 et un appareil de test de batterie à 6 canaux. L’EIS (spectroscopie d’impédance électrochimique) pour chacune des six batteries Li-ion de dimension 18650 est mesuré automatiquement, contrôlé par l’unité centrale de commutation SW1001.

Équipement utilisé:

Testeur d’impédance de batterie BT4560 à fréquence variable

Testeur d’impédance de batterie BT4560

  • Méthode de mesure AC-IR basse fréquence pour mesurer la résistance de réaction de la batterie
  • Vérifiez la qualité des cellules de batterie
  • Mesures extrêmement fiables pour batteries à faible impédance
  • Fonction intégrée de contrôle de contact

Unité centrale de commutation SW1001

  • Module multiplexeur pour effectuer des mesures EIS rapides multicanaux sur des batteries, jusqu’à 18 canaux
  • Conception du circuit adaptée aux mesures d’impédance qui minimisent les erreurs entre les canaux
  • Mesure EIS multiple et facile à réaliser grâce au logiciel d’application gratuit pour PC

Tension d’entrée admissible Jusqu’à 5 V
Mesure d’impédance Paramètres : R, X, Z, θ, Fréquence : 0,1 Hz à 1050 Hz, Plages de mesure : 3,0000 mΩ, 10,0000 mΩ, 100,000 mΩ
Courant de test : 3 mΩ Plage : 1,5 Arms, 10 mΩ Plage : 500 mArms, 100 mΩ Plage : 50 mArms
Mesure de tension Plage de mesure : 5,00000 V (plage unique), Temps de mesure : 0,1 s (Rapide) à 1,0 s (Lente)
Mesure de température Plage : -10,0°C à 60,0°C, Temps de mesure : 2,3 s
Précision Z : ±0.4% rdg. θ : ±0.1 °, V : ±0.0035% rdg. ±5 dgt. , Température ±0,5°C (de 10,0 à 40,0°C)
Fonctions Comparateur, auto-étalonnage, délai d'échantillonnage, moyenne, vérification des contacts, erreur de courant de mesure et autres
Interface RS-232C/USB (port COM virtuel) * Ne peut pas être utilisé simultanément
E/S Ext. (NPN/PNP peut être commuté)
