Exemple de mesure

Établissez un environnement de test efficace avec un générateur de tension qui fournit une alimentation électrique, une charge électronique et des fonctionnalités de multimètre numérique en un seul package.

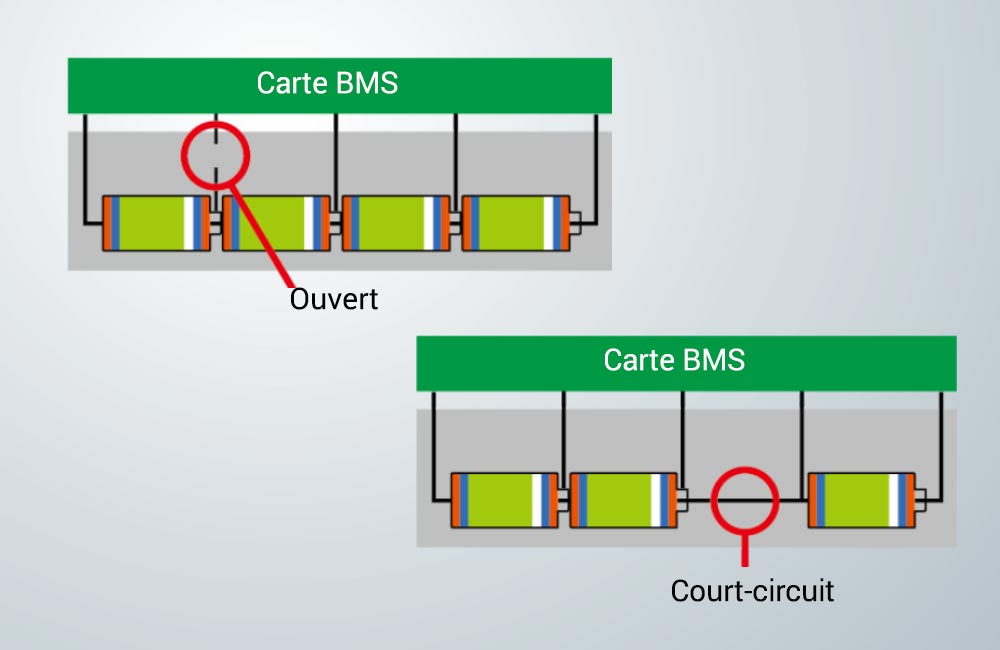

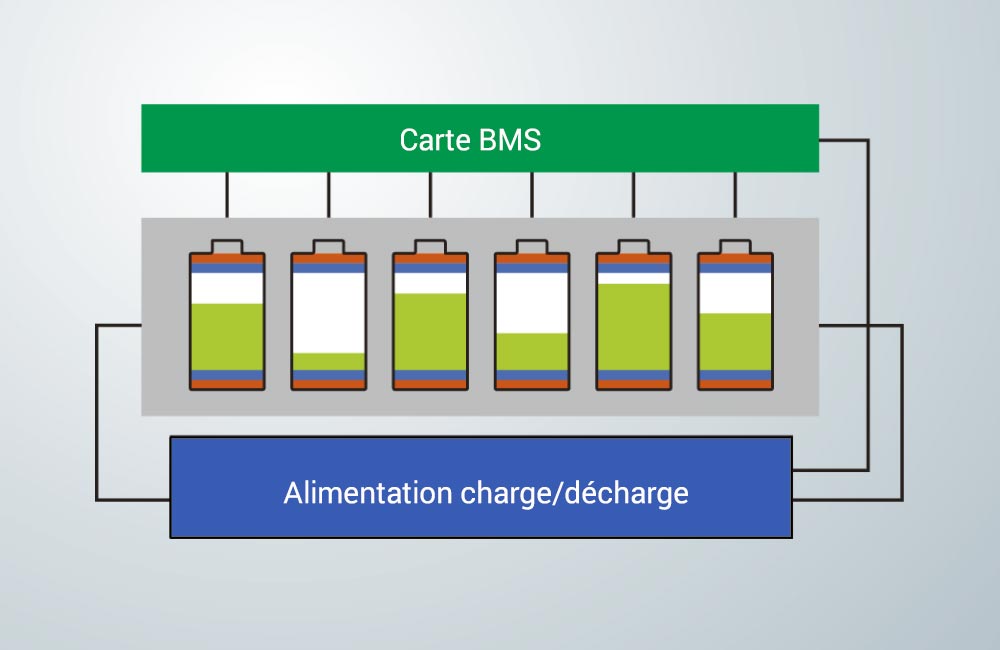

La fonction de base de la BMS est de contrôler le déséquilibre de charge et de décharge de la batterie et de détecter les anomalies ouvertes/courtes. Pour garantir un fonctionnement approprié de la BMS, il est nécessaire de valider

la carte de la BMS avant de l’installer sur batterie Li-ion, ce qui peut être fait à l’aide d’un simulateur de batterie qui est beaucoup plus sûr que d’utiliser des batteries réelles ou des alimentations séparées.

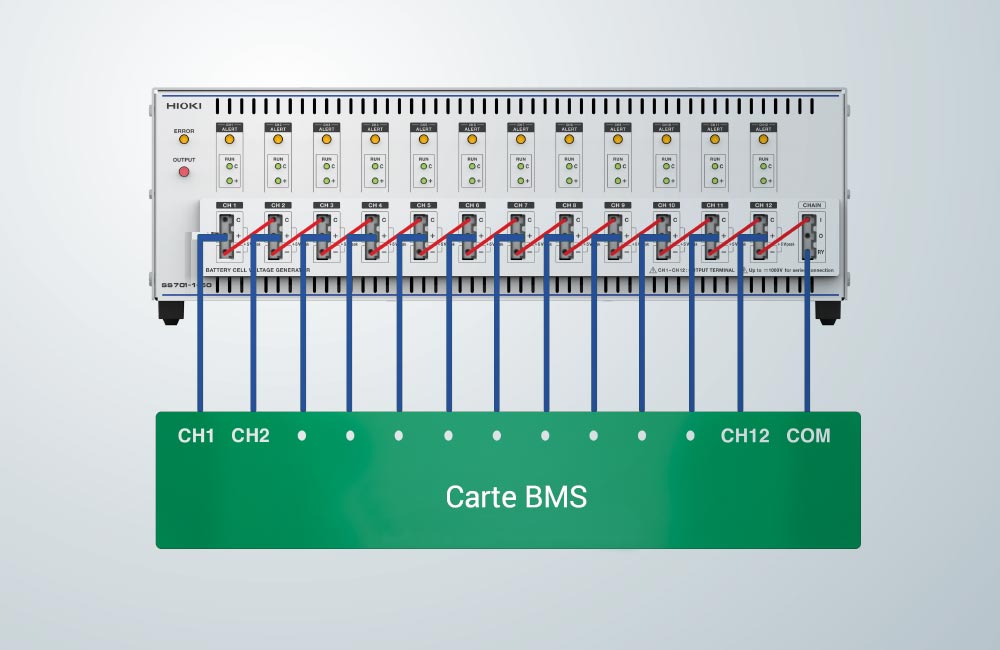

Exemple de connexion à 12 canaux

Afin de tester efficacement la BMS, il est nécessaire d’intégrer un simulateur de batterie sûr et précis au processus de production, avec toutes les fonctions nécessaires pour les inspections sortantes de la carte BMS. Le SS7081-50 est un générateur de tension de cellule de batterie à 12 canaux qui fournit l’alimentation, la charge électronique et un multimètre numérique en une seule unité. L’architecture simple du système permet de créer l’environnement nécessaire à la validation des fonctionnalités de la BMS de manière plus sûre, plus abordable et plus productive que jamais.

Équipement utilisé:

Simulateur de batterie pour tests de BMS SS7081-50

Simulateur de batterie SS7081-50

  • Simulez le comportement des cellules dans des canaux individuels, jusqu’à 12 canaux possibles
  • Créez un environnement de module à grande échelle avec une tension en série jusqu’à 1000 V (5 V/canal× 200 canaux)
  • Créez facilement et en toute sécurité un environnement de validation BMS très précis

Plage de sortie Tension CC : 0,0000 V à 5,0250 V
Intensité de sortie maximale : ±1,00000 A
Précision de la tension de sortie ±0,0150% du réglage ±500 μV
Précisions de la mesure de tension ±0,0100% de la mesure ±100 μV
Précision de la mesure du courant Plage 1 A : ±0,0700% de la mesure ±100 μA
Plage 100 μA : ±0,0350% de la mesure ±10 nA
Interfaces LAN
