Esempio di misura

Lo scenario peggiore in caso di guasto dell'isolamento di una batteria è quando l'isolamento esterno va in cortocircuito con l'elettrodo negativo ed entra in contatto con l'elettrolita. Pertanto è estremamente importante verificare le condizioni dell'isolamento dopo il riempimento con elettrolita. Questo test viene eseguito a basse tensioni che partono da 0,1 V per evitare la decomposizione dell'elettrolita o altri effetti negativi sulle prestazioni della batteria.

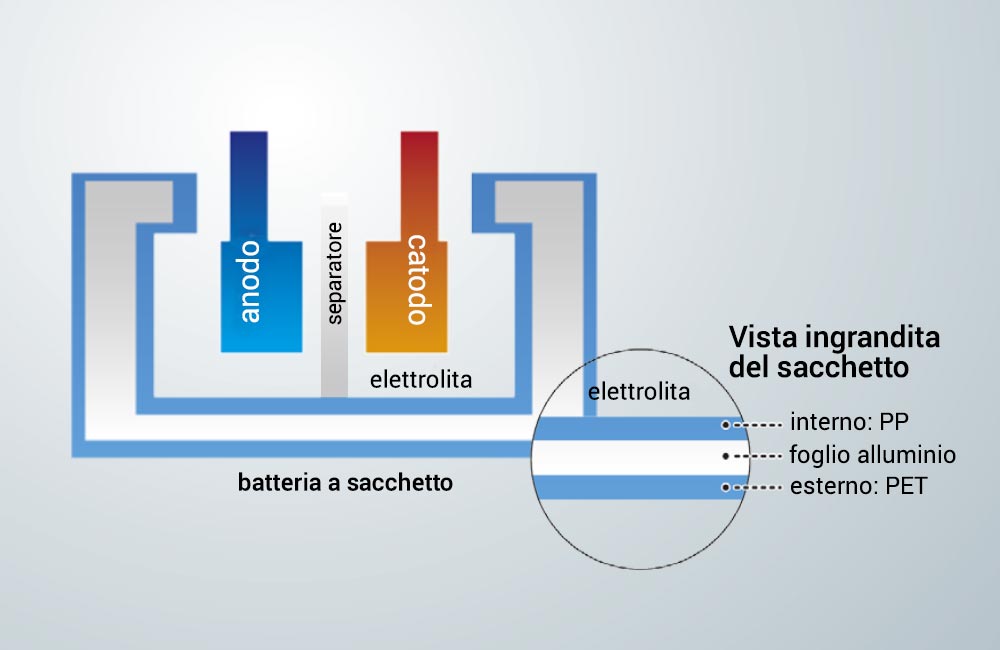

L’alluminio esterno di una normale batteria a sacchetto è isolato dagli elettrodi e dall’elettrolita.

Un guasto dell’isolamento può causare un cortocircuito tra l’isolamento esterno e l’elettrodo negativo, che entra in contatto con l’elettrolita. Il percorso della corrente che ne risulta, formato dalle fessure all’interno del sacchetto, provoca una reazione elettrochimica che causa una notevole riduzione della durata della batteria.

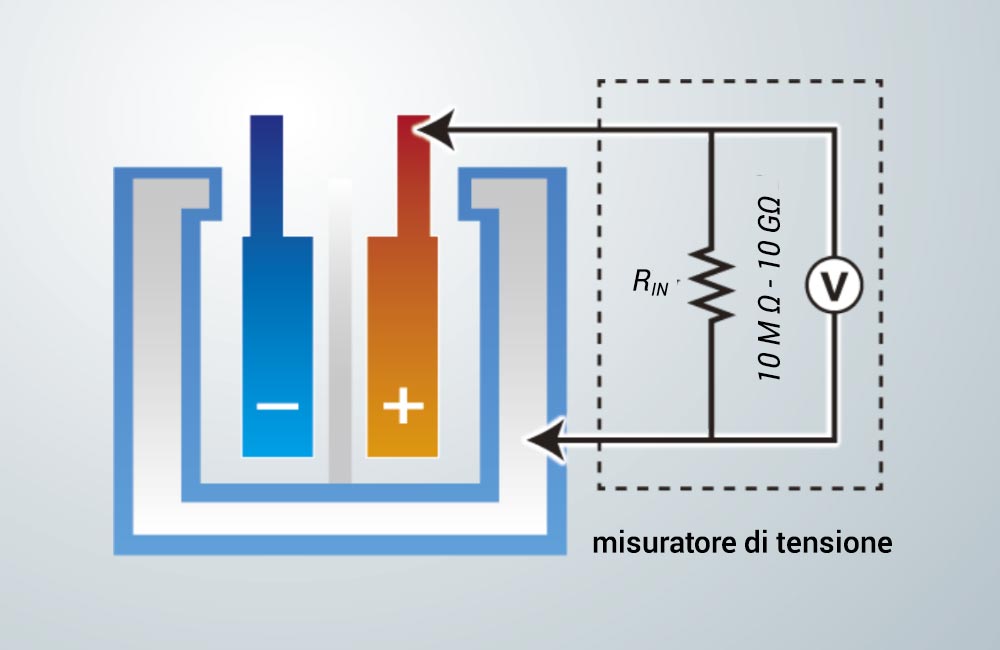

Rilevamento dei cortocircuiti fra l’elettrodo negativo e la custodia misurando la tensione in CC tra l’elettrodo positivo e la custodia. Il risultato di una cella sana dà 0 V, ma se viene rilevata la stessa tensione della batteria, significa che l’elettrodo negativo è in cortocircuito con la custodia.



  • L’uso della misurazione in bassa tensione previene i danni della batteria.
  • Una funzione capacitiva di controllo del contatto permette di evitare letture errate causate da uno scarso contatto con la sonda, che altrimenti supererebbero il test anche in caso di rilevamento di 0 V, per via dell’assenza di contatto

Strumentazione utilizzata:

Voltmetro in CC ad alta precisione per batterie agli ioni di litio

Voltmetro in CC di precisione DM7276

  • Modello per misura ad alta precisione con precisione ad un anno di 9 ppm
  • Funzione di controllo del contatto per massimizzare l’affidabilità della misura
  • Il binning e la compensazione della temperatura lo rendono l’ideale per lo sviluppo e la produzione di batterie agli ioni di litio
  • Supporto per una produzione globale con alimentazione elettrica variabile integrata

Tensione CC Da 100 mV (±120,000 00 mV) a 1000 V (±1000,000 0 V), 5 range
Precisione base Range 10 V: ±0,0009% rdg. ±12 μV
Temperatura Da -10,0 °C a 60,0 °C, in combinazione con sensore Z2001: ±0,7 °C (-10 °C ... 50 °C)
Funzioni a supporto della misura Compensazione della temperatura, controllo del contatto, comparatore, BIN, valutazione del valore assoluto ecc.
Alimentazione Da 100 a 240 V CA, 50/60 Hz, 30 VA
Interfacce Standard: LAN (100BASE-TX), EXT. I/O, unità flash USB/dispositivo USB (USB 2.0 Full-Speed). Opzioni: GP-IB (solo tipo -02)/RS-232C (solo tipo -03)/STAMPANTE (solo tipo -03)
