Exemple de mesure

La qualité uniforme et constante d'une feuille d'électrode peut être examinée en mesurant la résistivité de la couche composite et la résistance d'interface. Le système RM2610 permet aux utilisateurs de quantifier et de visualiser les variations de résistance des couches composites et d'analyser les résultats.

La feuille d’électrode est composée d’une couche composite et d’un collecteur de courant. La résistance d’interface entre les deux est l’un des paramètres clés pour les performances d’une batterie.

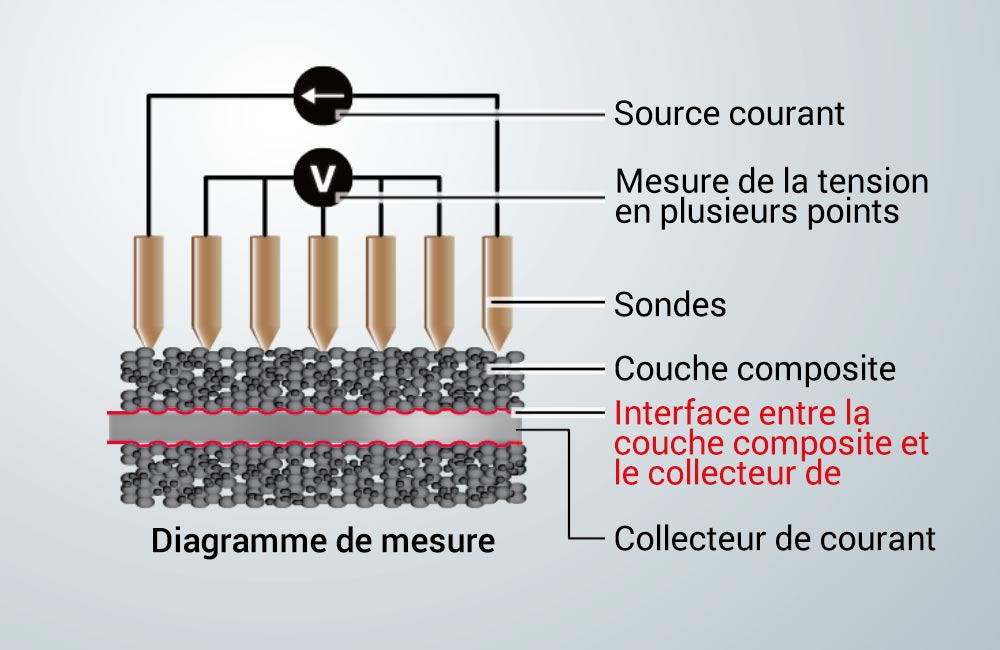

Le système de mesure de résistance d’électrode permet aux utilisateurs de visualiser les valeurs de résistance en mesurant la surface de la feuille d’électrode avec un montage composé d’un réseau de sondes, puis en utilisant des techniques analytiques exclusives pour les quantifier.

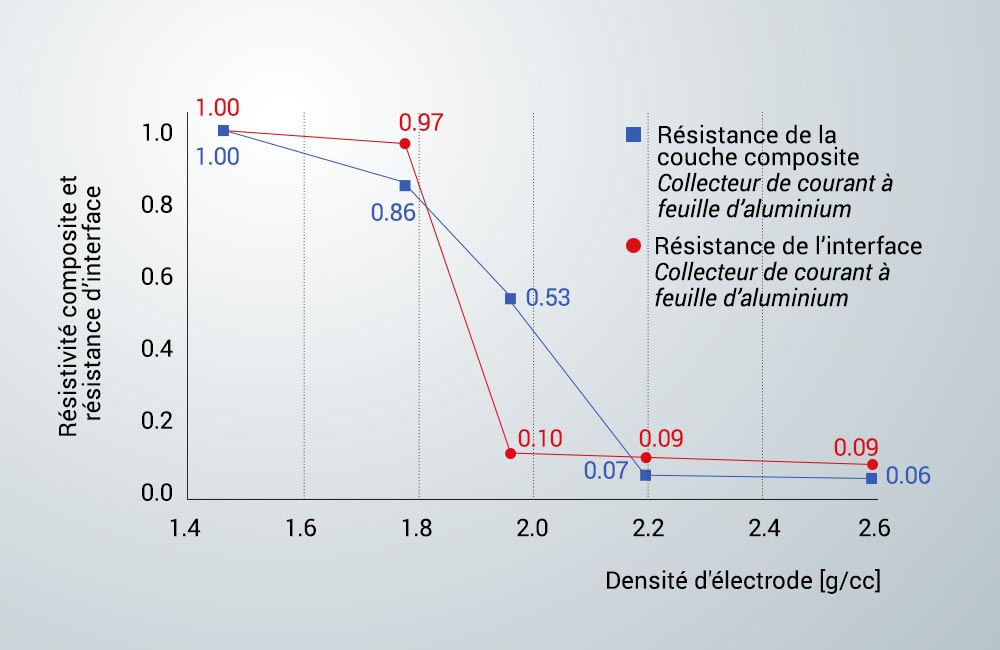

Le RM2610 permet alors de déterminer la valeur optimale pour un processus de calandrage. Ce graphique illustre les résultats de la mesure d’une feuille d’électrode tout en modifiant la pression pour faire varier la densité de l’électrode. La résistivité volumique de la couche composite et la résistance d’interface diminuent à mesure que la pression et la densité d’électrode augmentent, mais la résistance d’interface chute fortement après un certain point.

Système de mesure de résistance de feuille d'électrode pour LIB

Système de mesure de résistance d'électrode RM2610

  • Quantifier la résistivité de la couche composite et la résistance d’interface dans les feuilles d’électrodes positives et négatives des batteries Li-ion
  • Résistivité composite [Ωcm]
  • Résistance d’interface (résistance de contact) entre la couche composite et le collecteur de courant [Ωcm²]

Paramètres de mesure Résistivité composite [Ωcm]
Résistance d'interface (résistance de contact) entre la couche composite et le collecteur de courant [Ωcm²]
Méthode de calcul Analyse du problème inverse de la distribution potentielle à l'aide de la méthode des volumes finis
Données nécessaires au calcul • Épaisseur de la couche composite [μm] (pour 1 côté)
• Épaisseur du collecteur de courant [μm]
• Résistivité volumique du collecteur de courant [Ωcm]
Temps de mesure Conditions normales : 75 s
(Contrôle de contact + mesure de distribution de potentiel + calcul)
Fonction de mesure de température Mesure la température à proximité du montage
